Comment ajouter des annotations à votre plan 3D ?
Les annotations vous permettent d’ajouter directement sur vos plans 3D des repères détaillés, des notes et des flèches directionnelles. Elles garantissent que chaque spécification, détail de matériau ou consigne d’installation apparaît exactement à l’endroit concerné. Que vous souhaitiez identifier des zones de démolition, signaler des choix de finitions ou ajouter des notes de chantier destinées à votre équipe ou à votre client, les annotations contribuent à rendre vos plans plus clairs et facilitent la communication autour du projet.
Vue d'ensemble
Les annotations sont uniquement disponibles dans les vues 3D et Élévations. Elles ne sont pas encore prises en charge dans le mode Visite virtuelle. Par défaut, les annotations sont visibles, mais vous pouvez les masquer dans les paramètres de votre plan (voir ci-dessous).
Selon vos besoins, trois outils d’annotation sont disponibles dans votre plan 3D :
- Annotation : combine une flèche et un texte explicatif. Utilisez cet outil pour pointer un élément précis de votre plan et y associer des spécifications, des matériaux ou des instructions.
- Zone de texte : texte seul, sans flèche. Idéal pour créer des légendes, des notes générales ou des spécifications de chantier dans les marges du plan.
- Flèche : flèche directionnelle indépendante. Utilisez-la pour attirer l’attention sur plusieurs éléments ou indiquer une direction sans ajouter de texte.
Remarque : pour nommer les espaces, utilisez toujours l’outil d'étiquetage. Cela garantit l’exactitude de vos devis et rapports. Les annotations sont destinées aux spécifications et aux repères explicatifs.
Ajouter une annotation

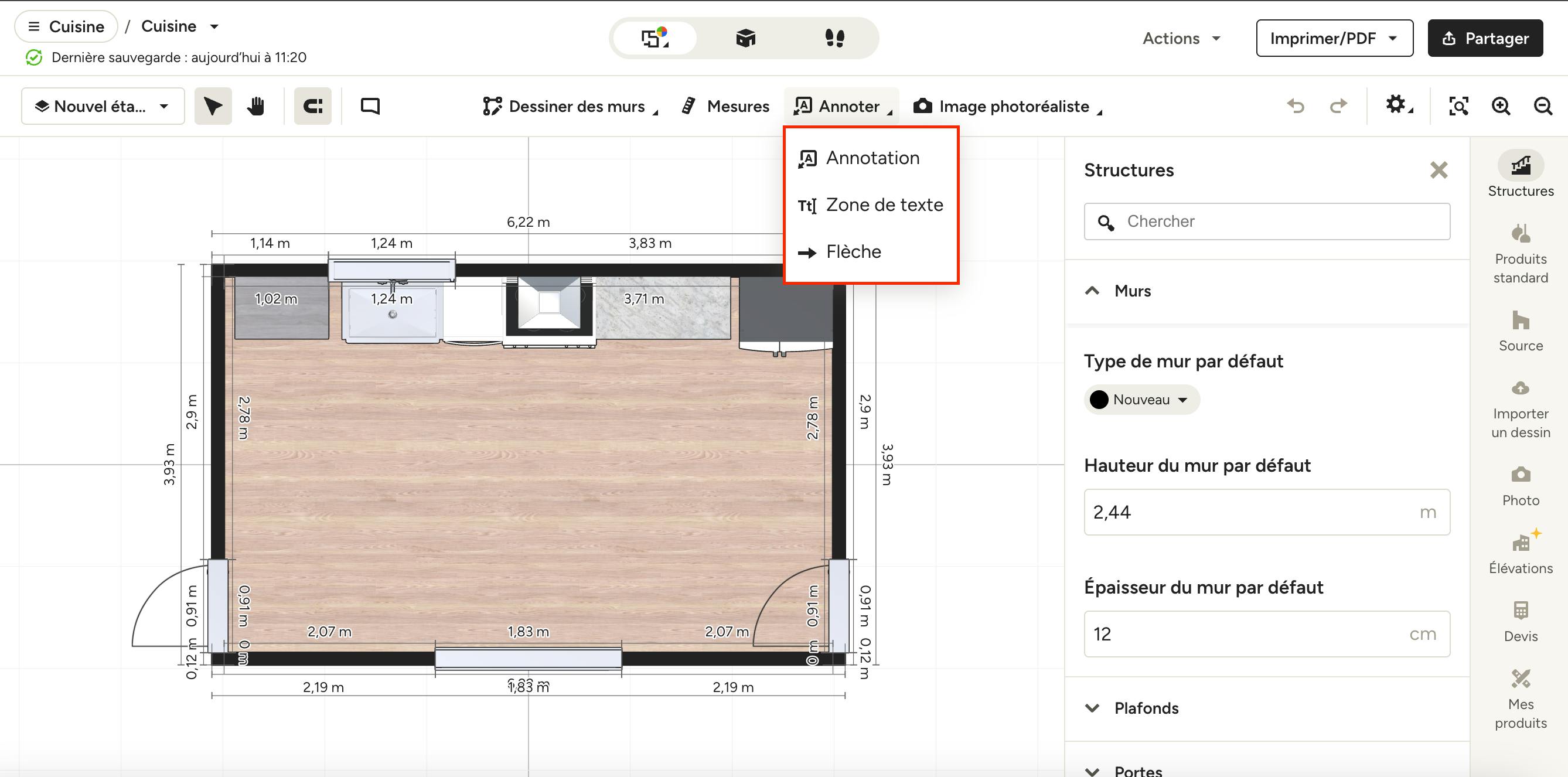

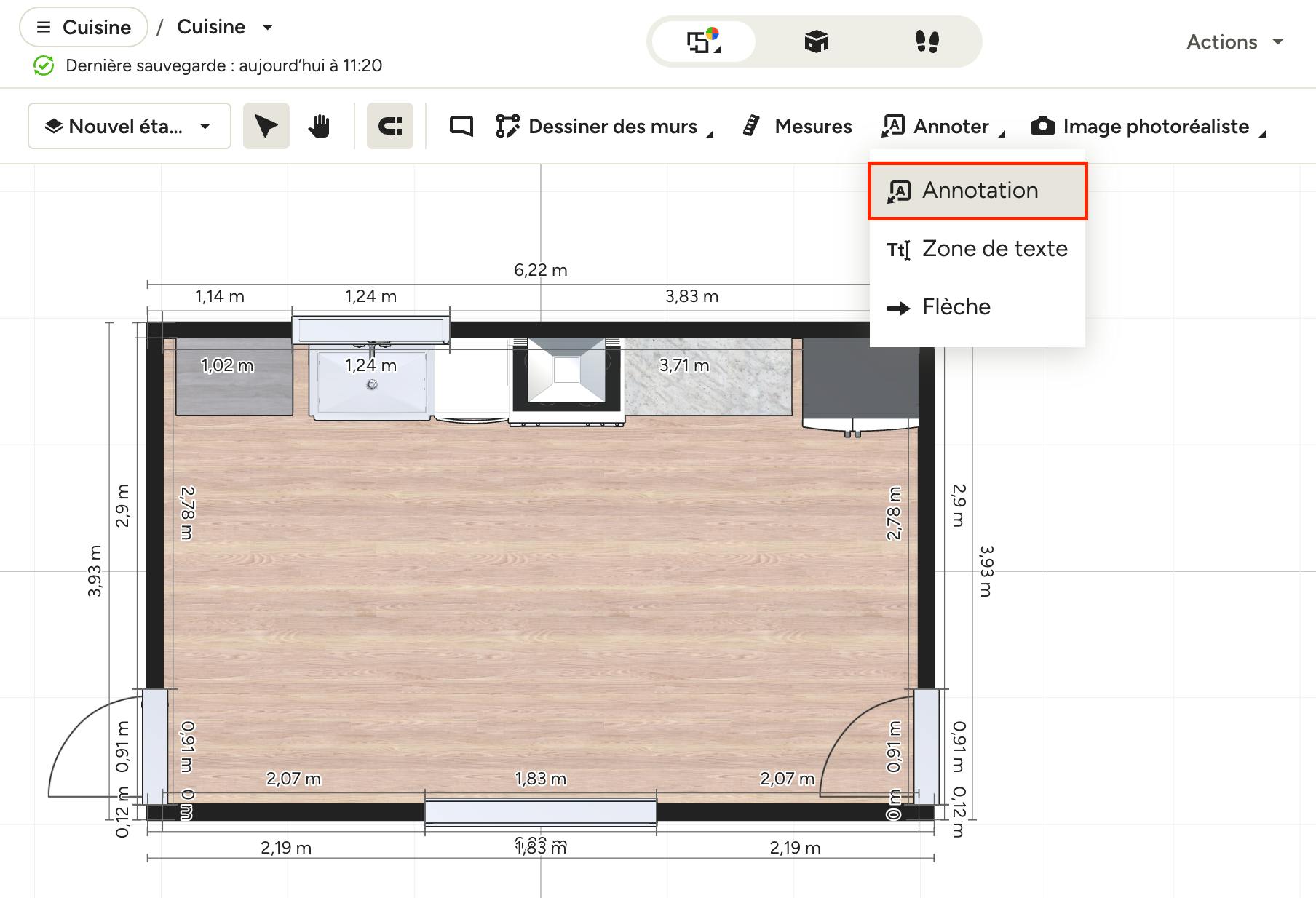

Pour ajouter une nouvelle annotation comprenant à la fois une zone de texte et une flèche, ouvrez le plan 3D concerné. Cliquez sur « Annoter » dans la barre d’outils supérieure, puis sélectionnez « Annotation » dans le menu déroulant.
Cliquez une première fois sur le plan à l’endroit où vous souhaitez placer la pointe de la flèche. Il s’agit de l’élément que vous souhaitez mettre en évidence.

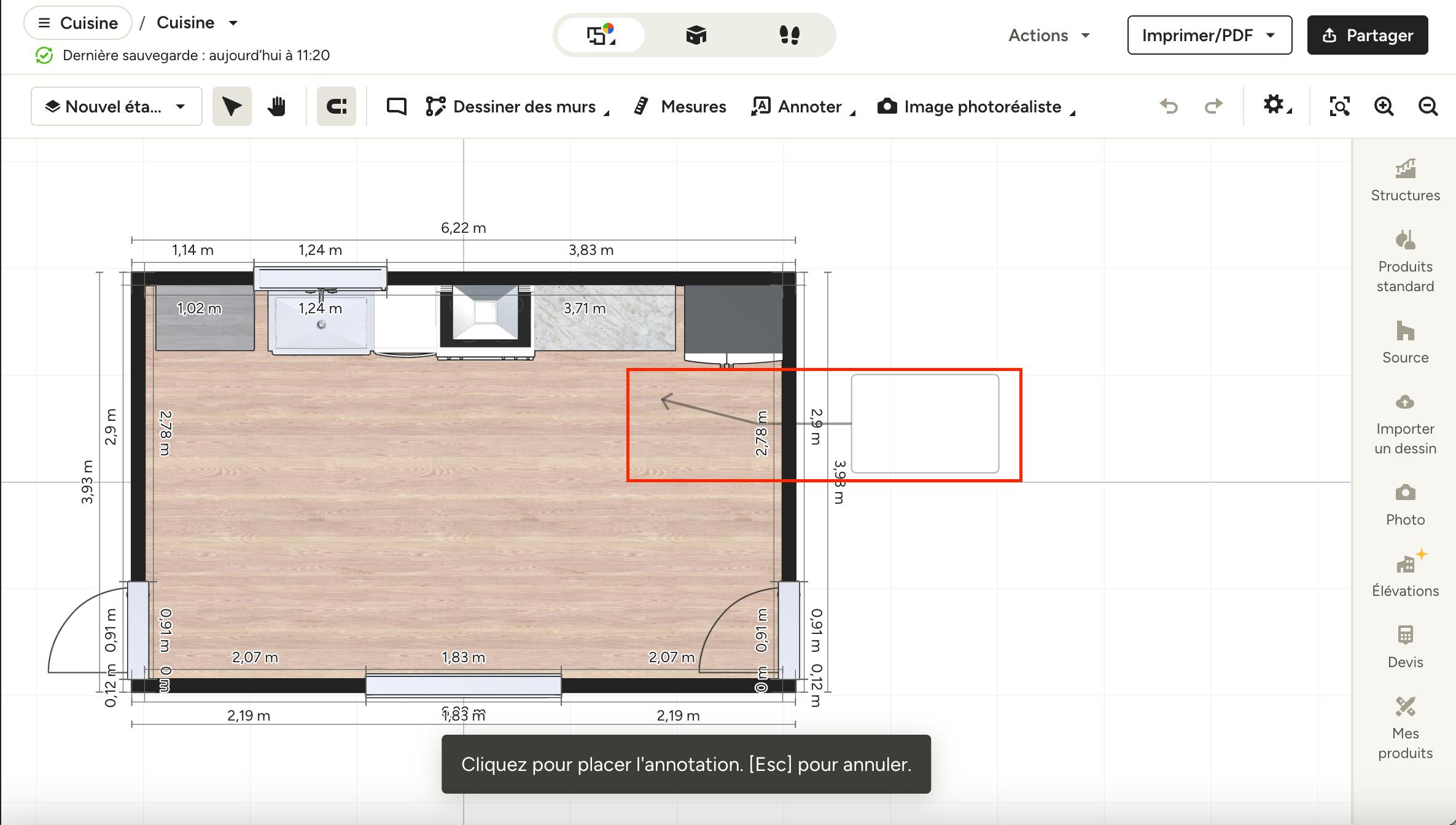

Déplacez ensuite votre curseur vers l’emplacement où vous souhaitez afficher la zone de texte. Cliquez une seconde fois pour la positionner. Elle apparaîtra alors reliée à la flèche, comme illustré ci-dessous.
Conseil : vous pouvez toujours ajuster la position de la flèche ou de la zone de texte après leur création. Pour cela, cliquez et faites glisser la zone de texte ou la pointe de la flèche vers un autre emplacement.

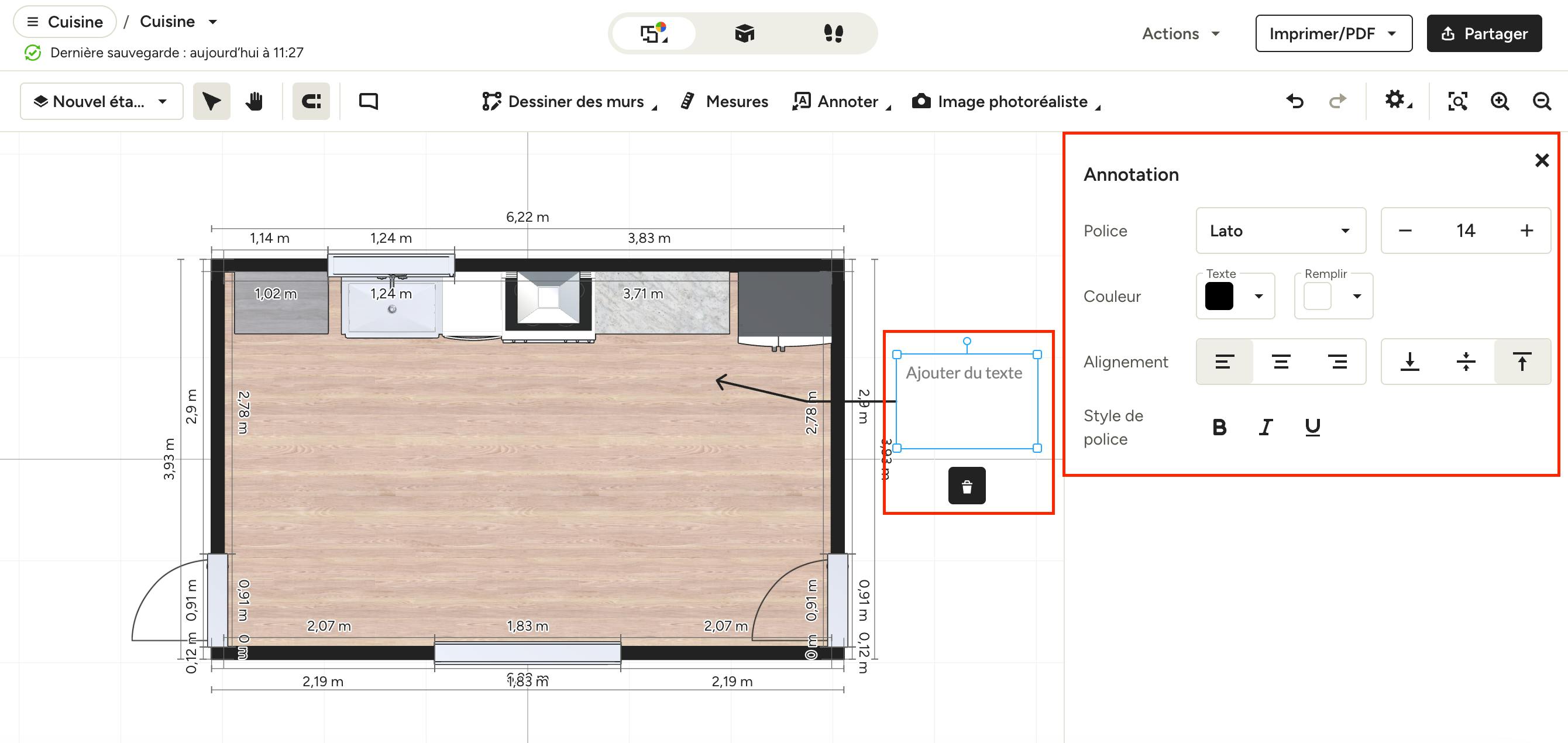

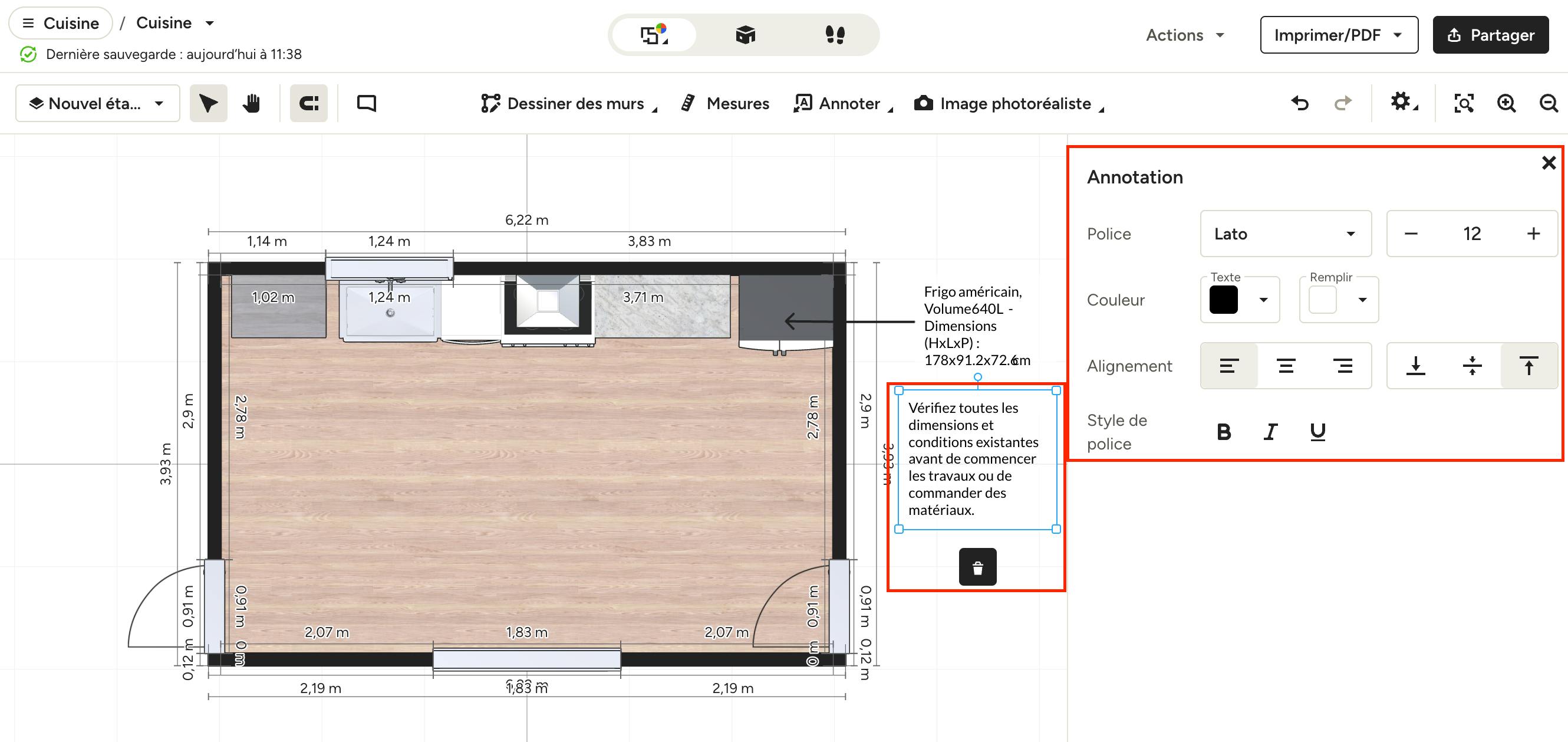

Saisissez directement le texte de votre annotation dans la zone de texte. Dans le menu de droite, vous pouvez personnaliser sa mise en forme : police et taille du texte, couleur du texte et de la zone de texte, alignement et style de police. Une fois terminé, cliquez en dehors de la zone de texte. Pour supprimer l’annotation, cliquez sur l’icône de la corbeille.
Ajouter une zone de texte

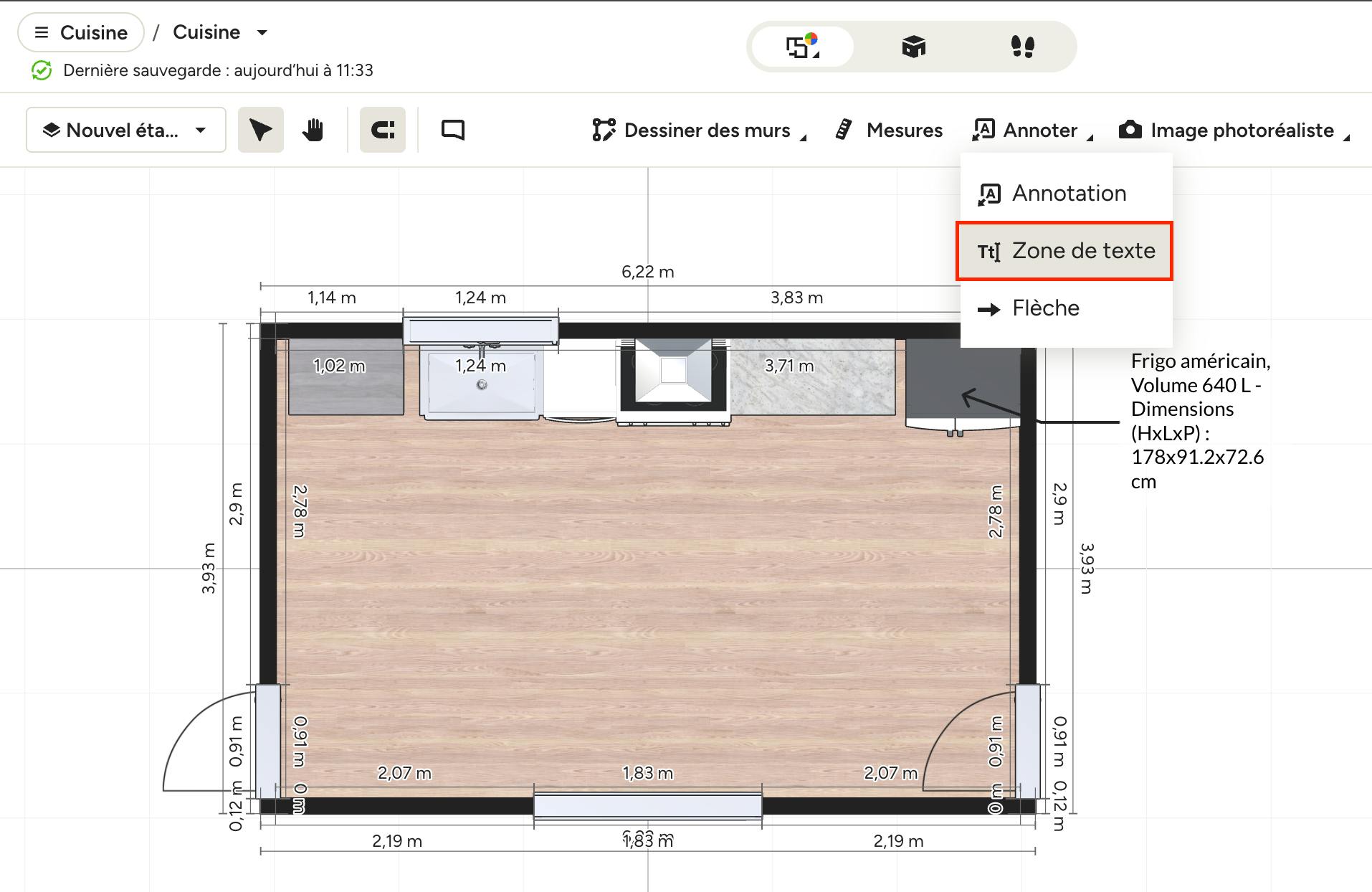

Pour ajouter une nouvelle zone de texte contenant uniquement du texte, sans flèche, ouvrez le plan 3D concerné. Cliquez sur « Annoter » dans la barre d’outils supérieure, puis sélectionnez « Zone de texte » dans le menu déroulant.
Déplacez votre curseur vers l’emplacement où vous souhaitez afficher la zone de texte, puis cliquez une fois pour la positionner. La zone de texte apparaîtra alors sur votre plan. Vous pourrez la déplacer ultérieurement si nécessaire.
Saisissez directement votre texte dans la zone de texte. Dans le menu de droite, vous pouvez personnaliser sa mise en forme : police et taille du texte, couleur du texte et de la zone de texte, alignement et style de police.
Une fois terminé, cliquez en dehors de la zone de texte. Pour supprimer la zone de texte, cliquez sur l’icône de la corbeille.
Ajouter une flèche

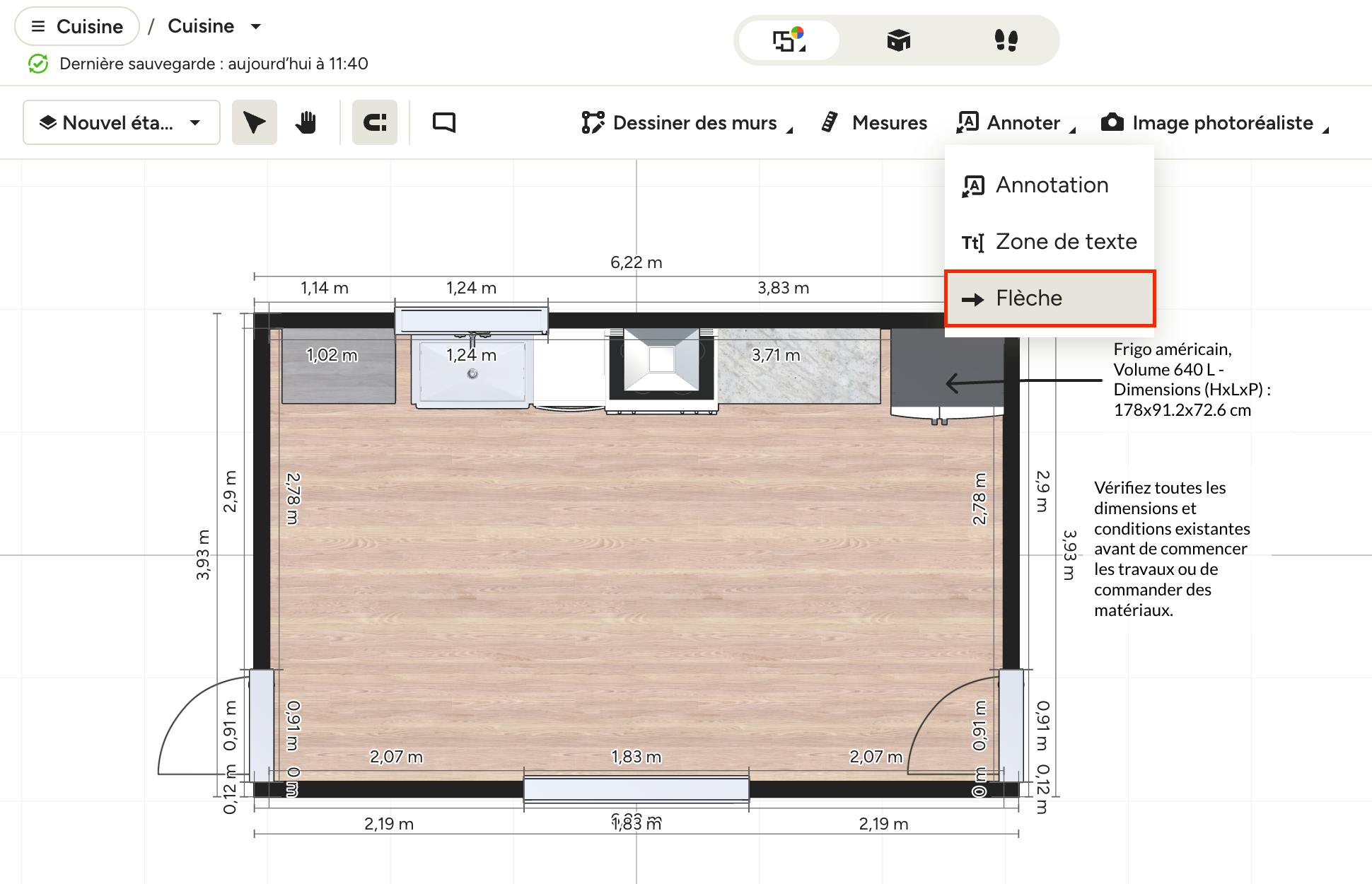

Pour ajouter une nouvelle flèche contenant uniquement une flèche, sans texte, ouvrez le plan 3D concerné. Cliquez sur « Annoter » dans la barre d’outils supérieure, puis sélectionnez « Flèche » dans le menu déroulant.
Cliquez une première fois sur le plan à l’endroit où vous souhaitez placer la pointe de la flèche. Il s’agit de l’élément ou de la direction que vous souhaitez mettre en évidence.

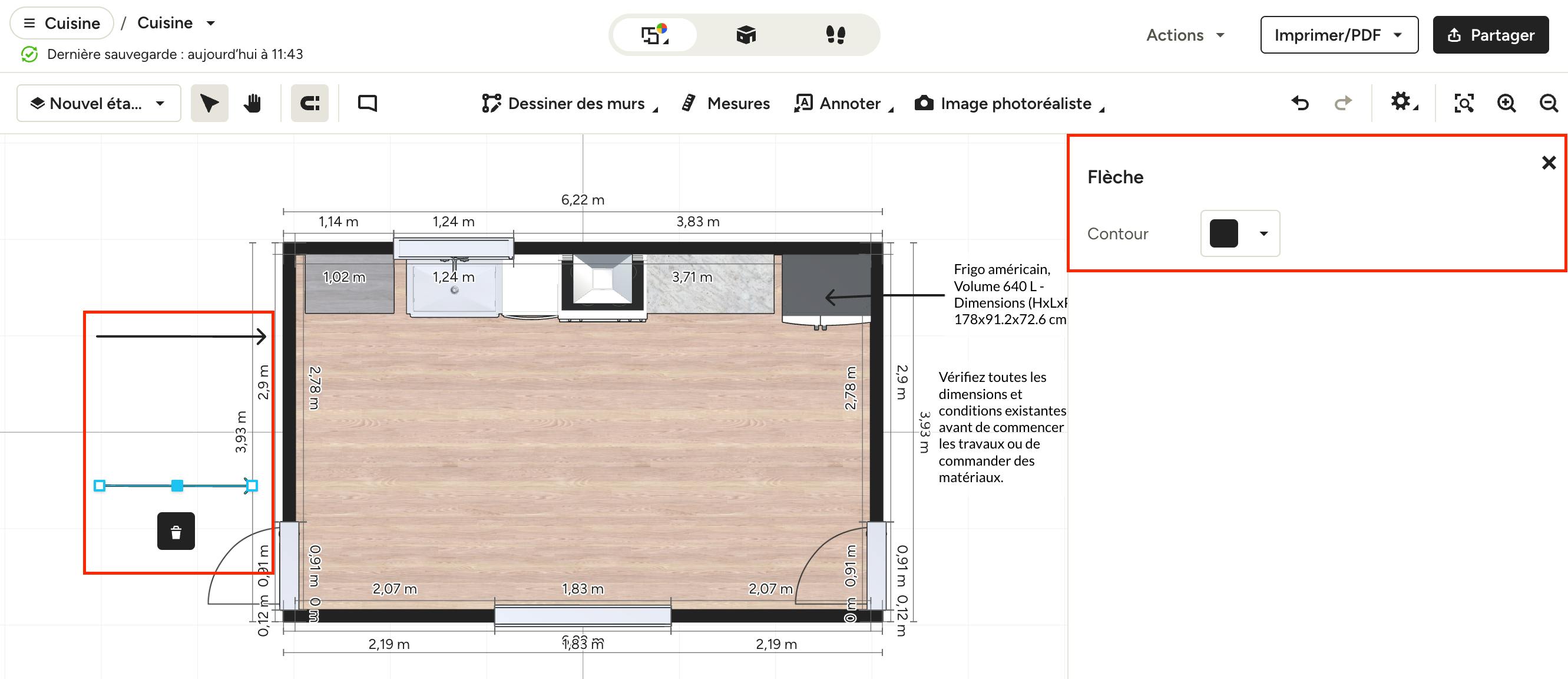

Déplacez ensuite votre curseur vers l’emplacement où vous souhaitez terminer la flèche, puis cliquez une seconde fois. Dans le menu de droite, vous pouvez modifier la couleur de la flèche.
Une fois terminé, cliquez en dehors de la flèche. Pour supprimer la flèche, cliquez sur l’icône de la corbeille.
Ajuster les annotations dans les paramètres
Bien que les annotations soient affichées par défaut, vous pouvez les masquer afin de partager une version épurée de votre plan, sans repères ni annotations visibles. Cette action masque simplement les annotations existantes ; elles ne sont pas supprimées.

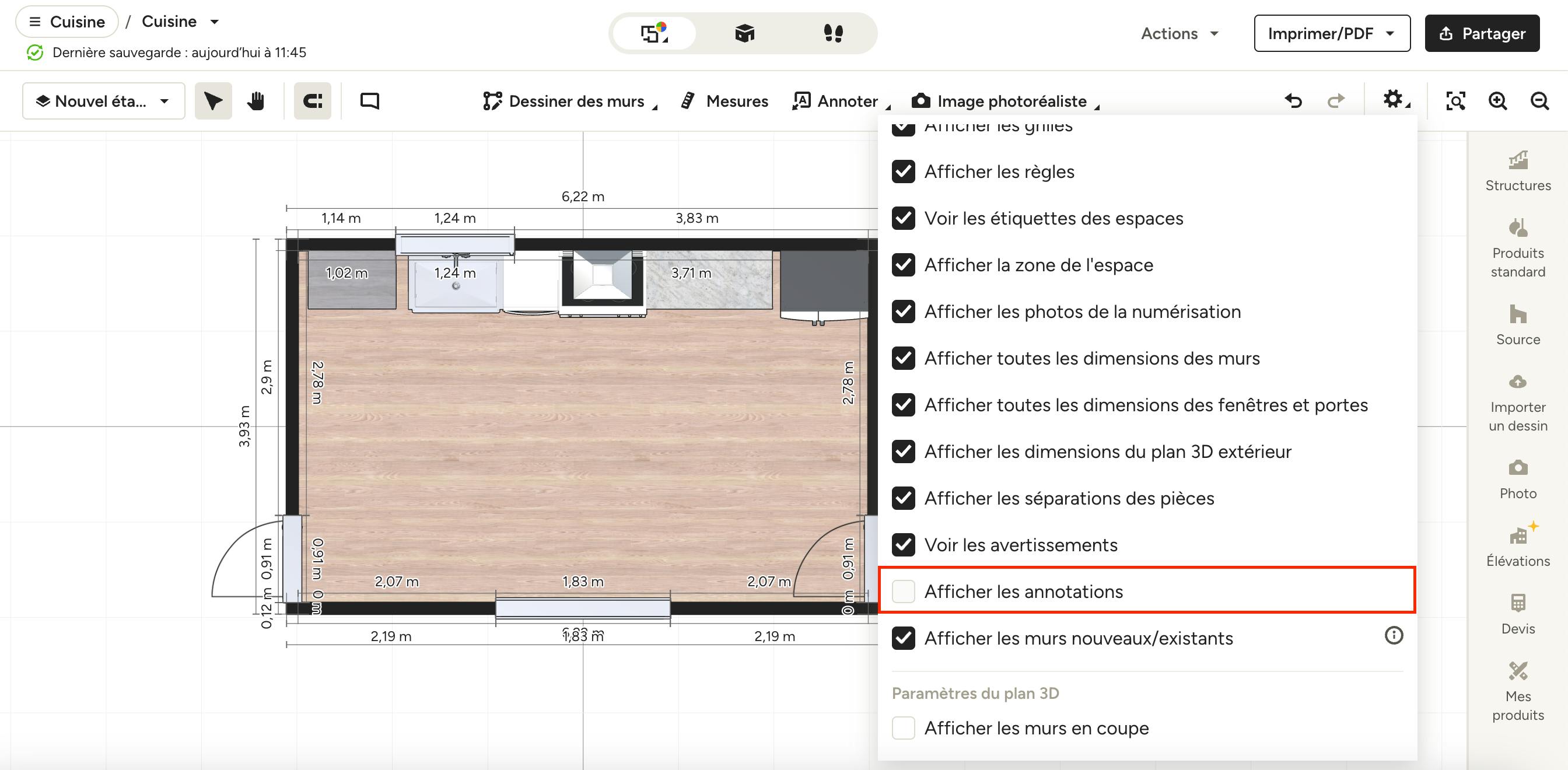

Pour cela, cliquez sur l’icône de l'engrenage (« Paramètres ») en haut de votre plan. Dans le menu déroulant, décochez la case « Afficher les annotations ».

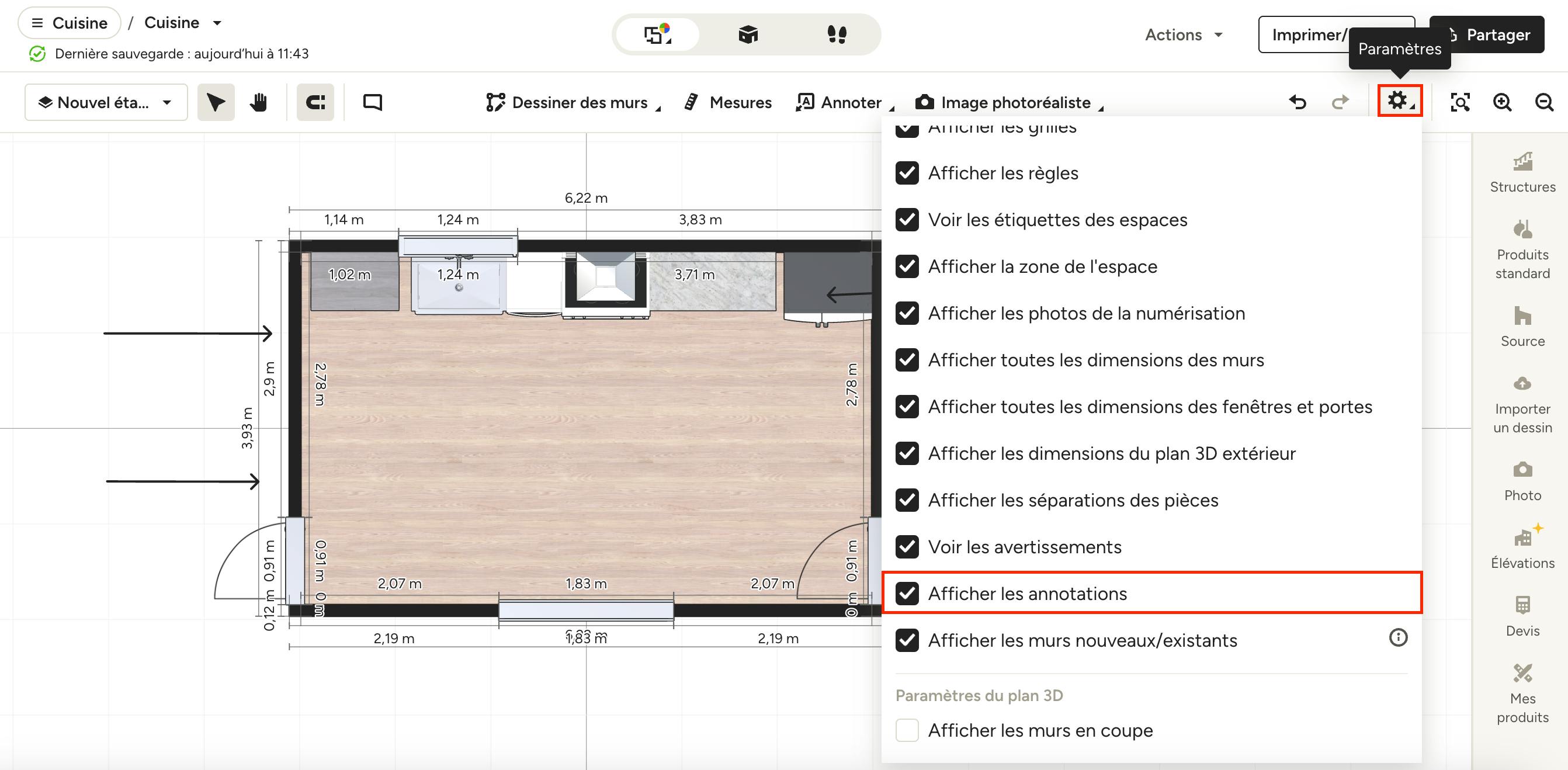

Toutes les annotations existantes disparaîtront alors de l’affichage (comme illustré ci-dessous). Vous pourrez les réafficher à tout moment en recochant la case « Afficher les annotations ».
Remarque : si vous ajoutez une nouvelle annotation alors que les annotations sont masquées, toutes les annotations réapparaîtront automatiquement afin de vous permettre de positionner correctement la nouvelle annotation.
Partager les annotations
Lorsque les annotations sont activées, elles sont visibles par toute personne avec laquelle vous partagez votre plan, y compris les clients et les membres de votre équipe. Elles apparaissent également lorsque vous imprimez votre plan 3D.
Si vous ne souhaitez pas inclure les annotations lors du partage ou de l’impression, décochez la case « Afficher les annotations » dans les paramètres de votre plan 3D (comme indiqué ci-dessus).
