Comment créer des élévations dans l'outil de plans 3D ?

Quand vous créez un plan 3D dans Houzz Pro, vous pouvez aussi générer des élévations pour mieux présenter votre vision à votre équipe ou à vos clients.

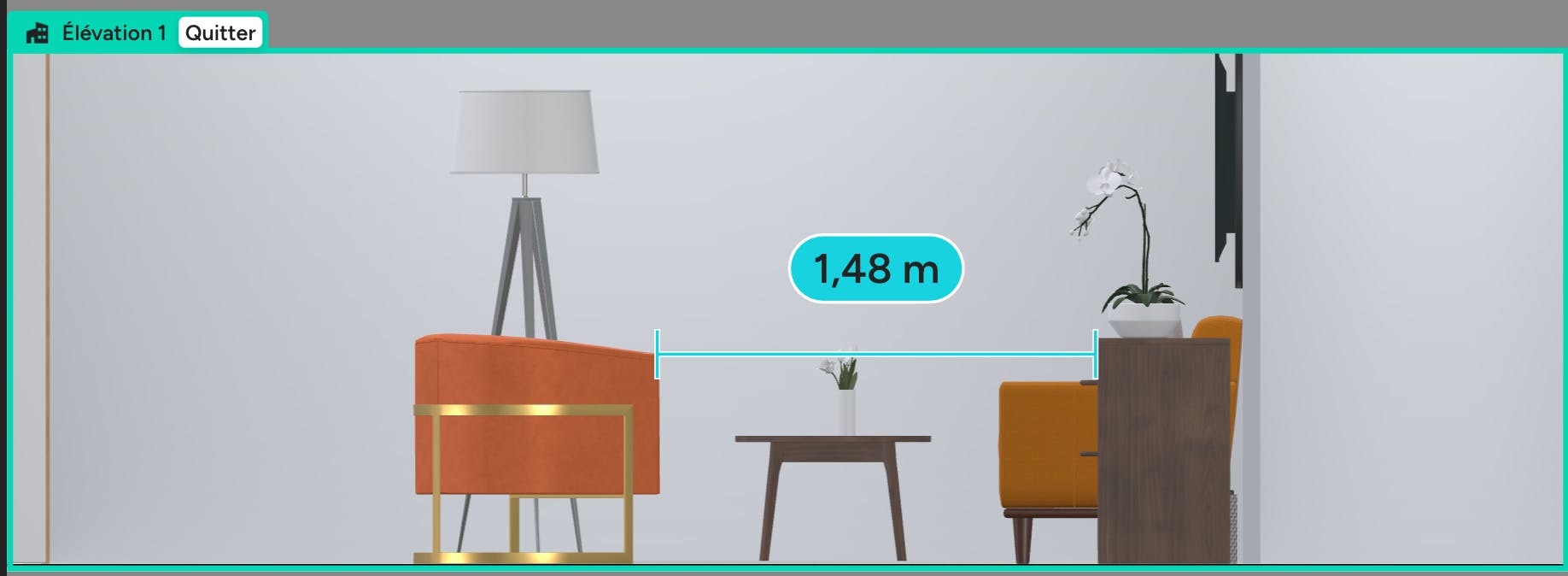

Les élévations montrent votre conception depuis une perspective différente, en capturant une version 2D détaillée d’un mur intérieur ou extérieur. Grâce à une élévation, vous pouvez mieux présenter les détails de votre design. Vous pouvez utiliser des réglets pour indiquer des hauteurs et des mesures pour la documentation. Vous pouvez recadrer, zoomer et déplacer pour positionner la vue d'élévation selon vos besoins. Une fois l’élévation finalisée, vous pouvez la transformer en rendu photoréaliste ou en capture d’écran.

Comment créer une élévation ?

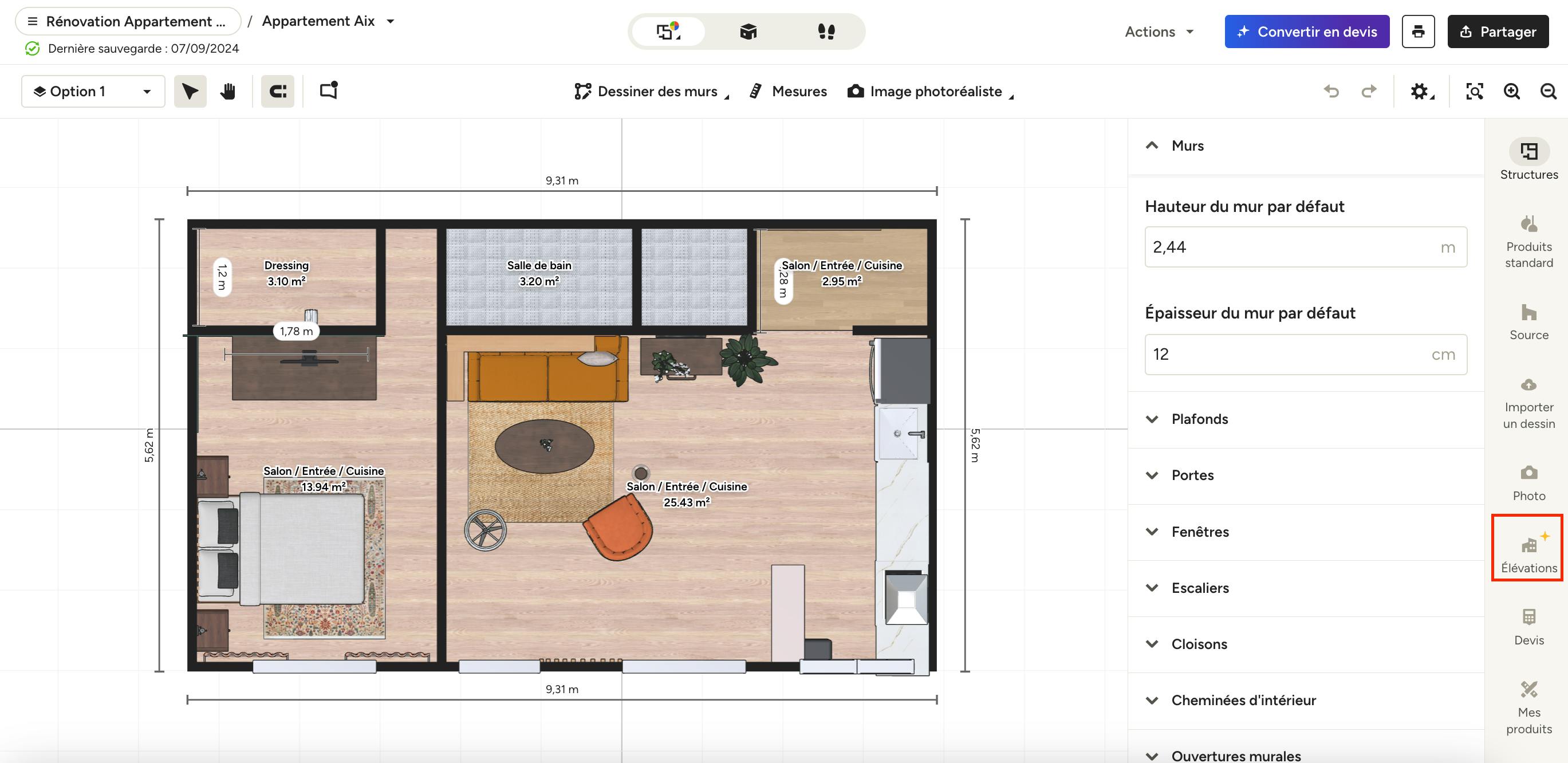

Ouvrez le plan 3D souhaité ou créez un nouveau plan 3D à partir de zéro. Cliquez sur l’icône « Élévations » dans le menu latéral de droite.

Vous pouvez créer une élévation en mode 2D ou 3D.

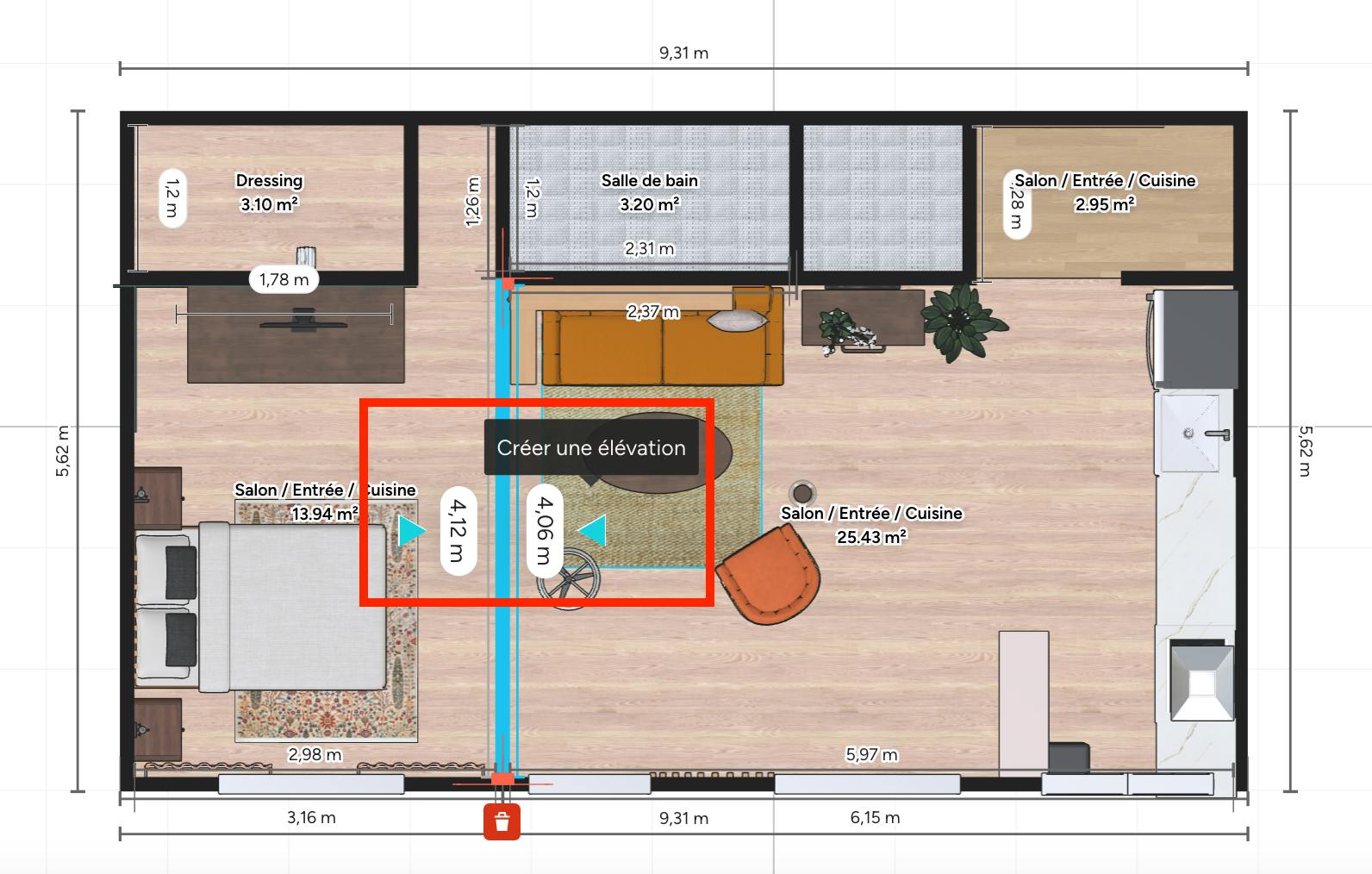

En mode 2D : sélectionnez le mur concerné. Cliquez sur l’icône du triangle du côté du mur sur lequel vous voulez créer l’élévation. Sur l'exemple ci-dessous, le triangle de gauche va créer une élévation de la salle de bain, alors que le triangle de droite va créer une élévation du salon.

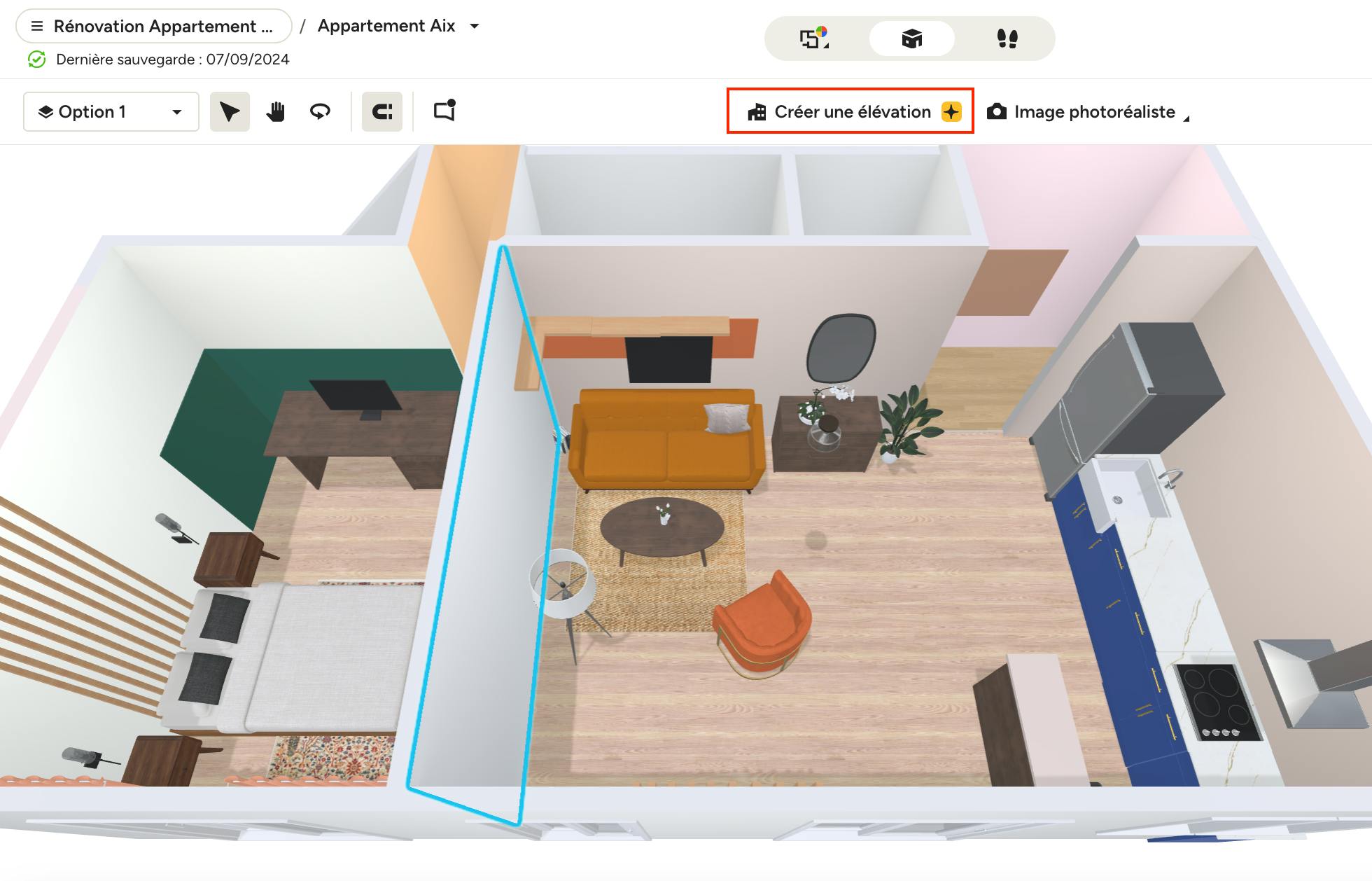

En mode 3D : sélectionnez le mur souhaité, puis cliquez sur « Créer une élévation » dans la barre d’outils supérieure.

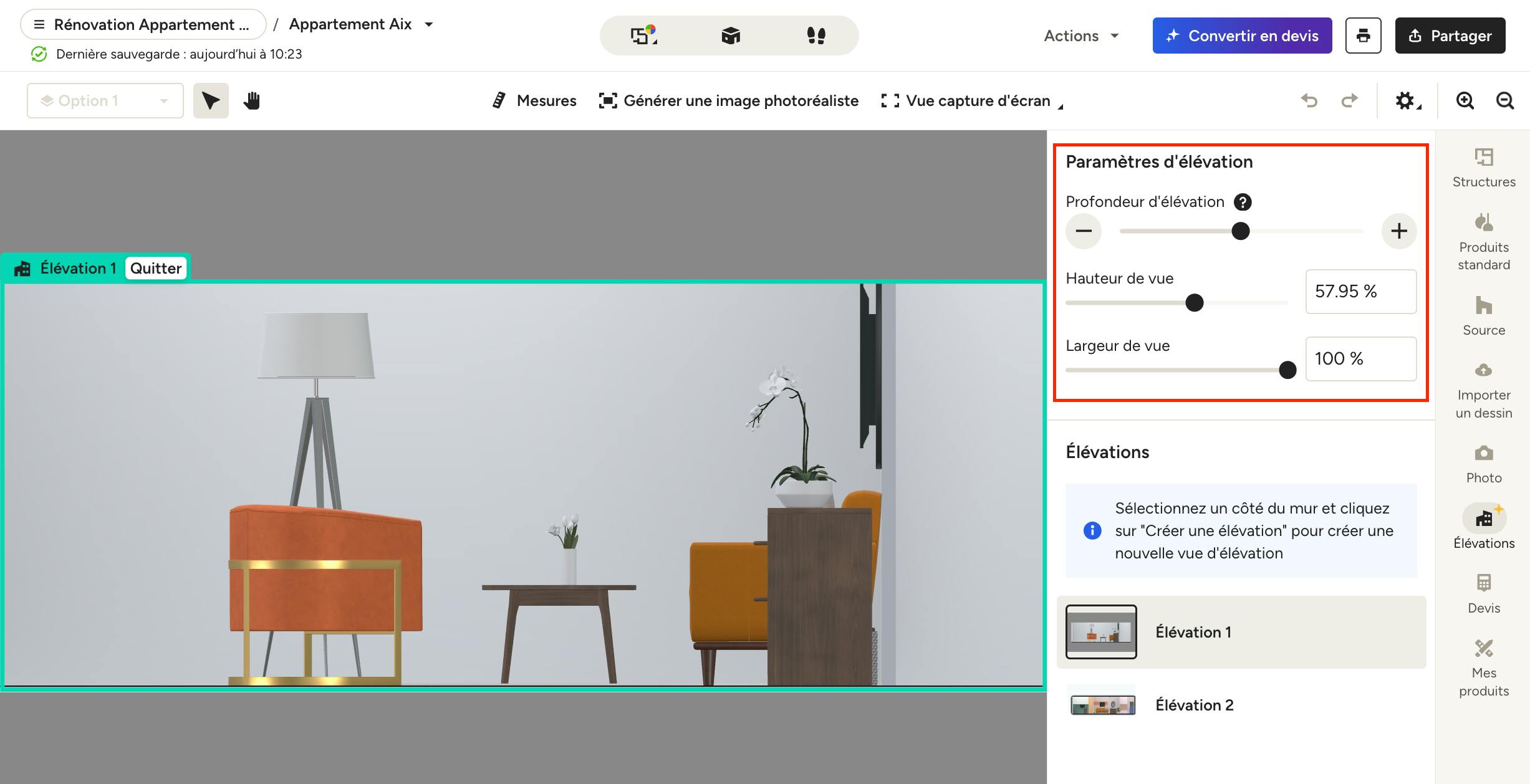

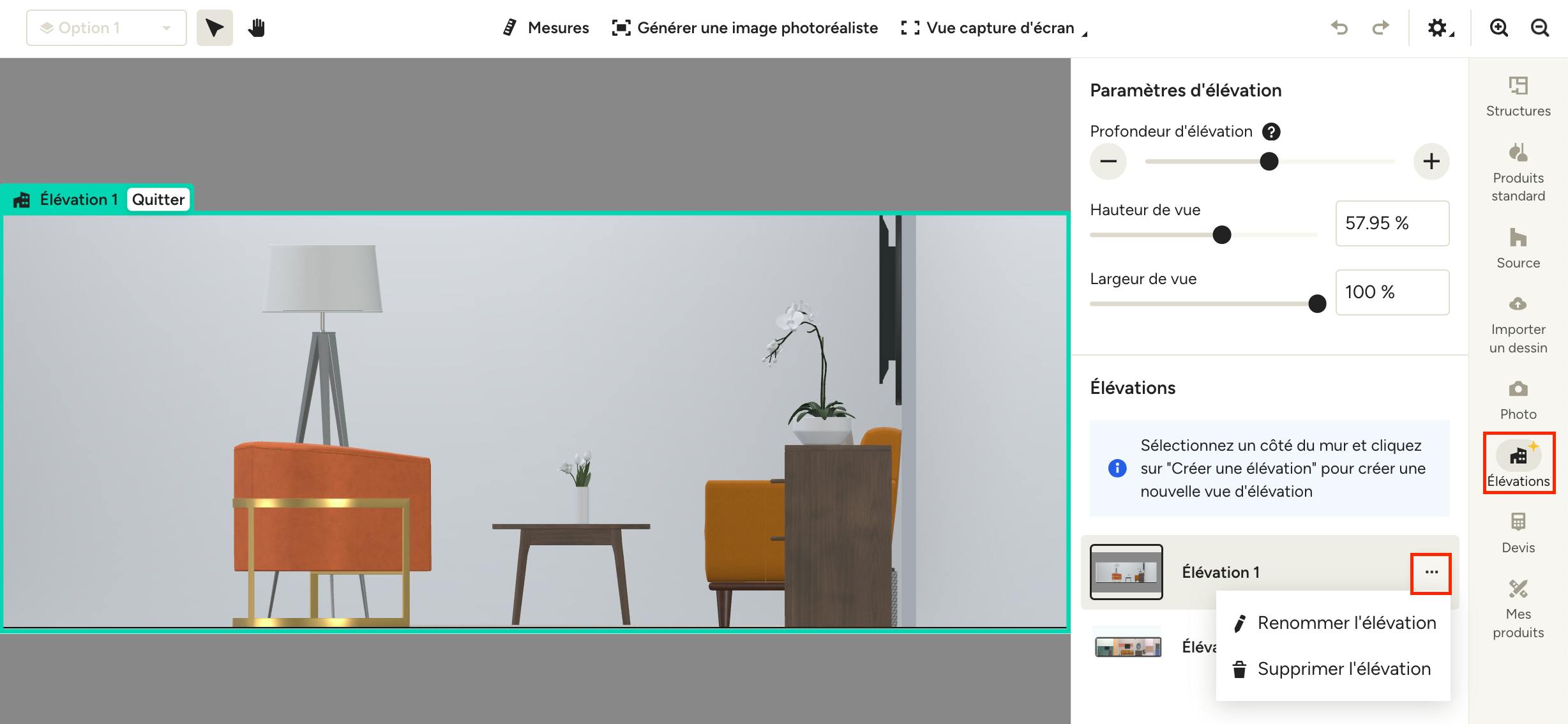

L’élévation apparaitra automatiquement et sera enregistrée. Sur le côté droit de l’écran, ajustez les paramètres de l’élévation pour cadrer la vue souhaitée. Parmi ces réglages :

• Profondeur d’élévation : pour régler la distance de la vue, plus proche ou plus lointaine.
• Hauteur de vue : pour recadrer verticalement et ne montrer que la partie pertinente.
• Largeur de vue : pour recadrer horizontalement et limiter la zone visible.

Vous pouvez ajuster ces paramètres via des curseurs ou entrer des valeurs manuellement (en pourcentage).

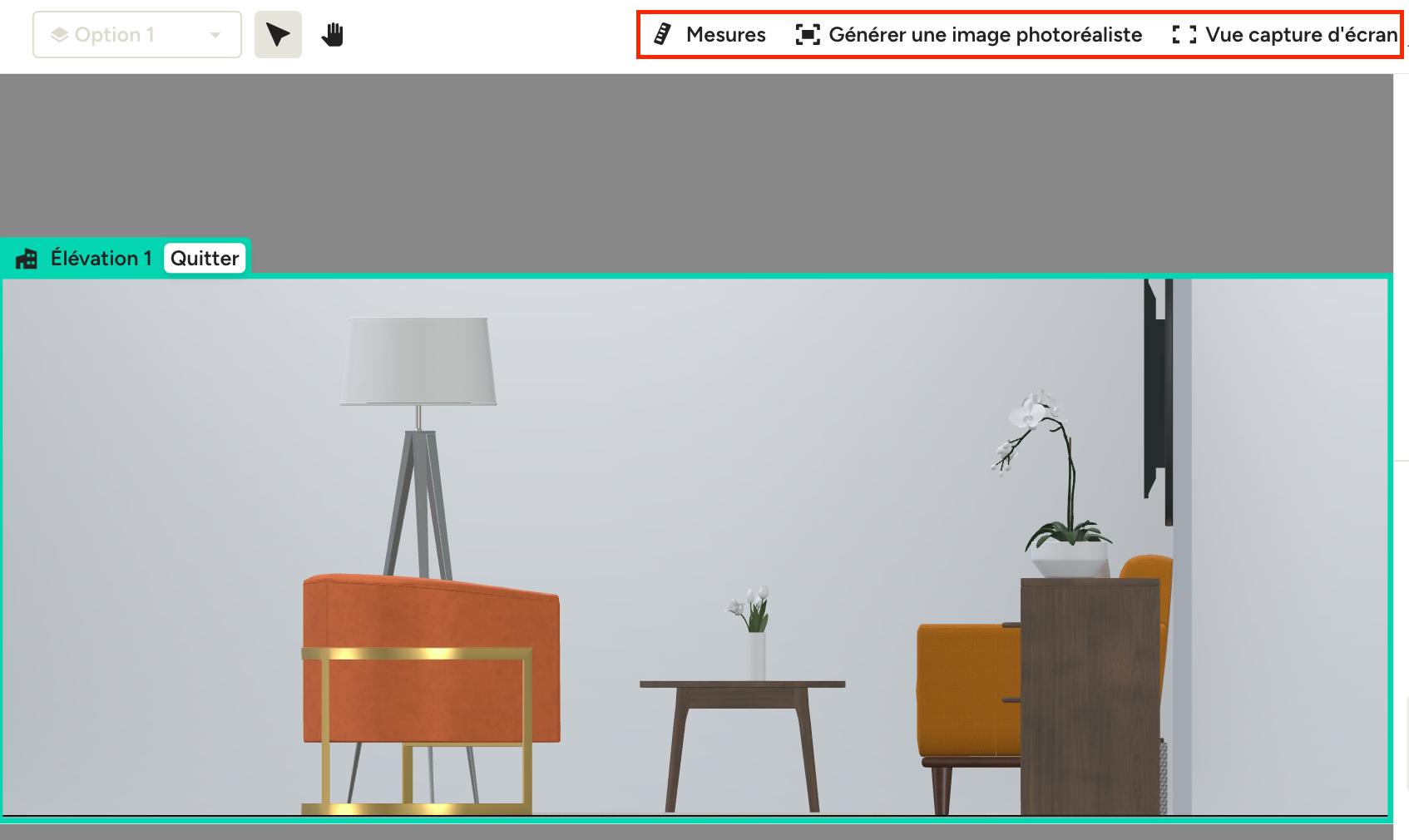

En haut de votre élévation, vous pouvez ajouter des mesures, générer une image photoréaliste, prendre une capture d’écran.

Ajouter des mesures

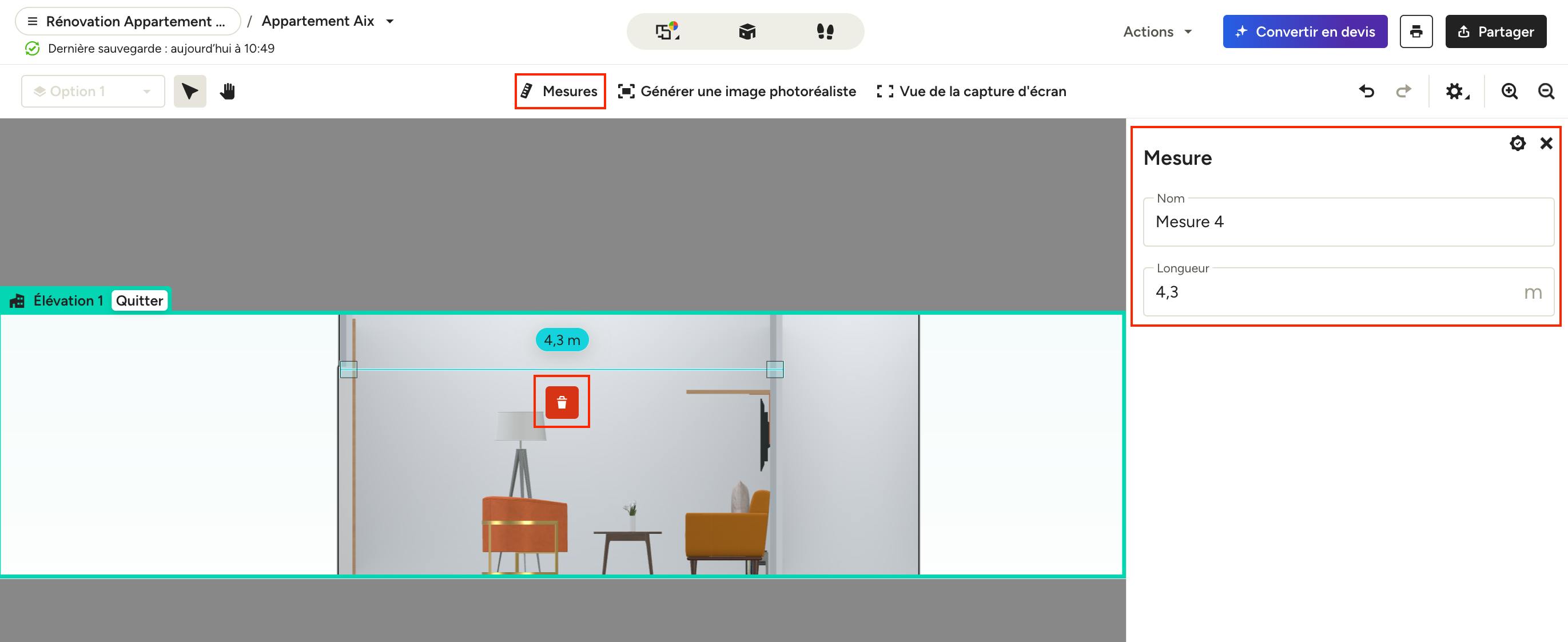

Cliquez sur « Mesures » si vous souhaitez ajouter un réglet dans votre élévation pour documenter la longueur d’un mur, d’un meuble, ou la distance entre objets. Cliquez une fois dans l’élévation pour définir le point de départ, puis une seconde fois pour le point d’arrivée. Le réglet apparaît et s’enregistre automatiquement. Sur le panneau latéral de droite, vous pouvez renommer la mesure et ajuster précisément sa longueur. Pour supprimer une mesure, cliquez sur l’icône de la corbeille correspondante.

Générer une image photoréaliste

Cliquez sur « Générer une image photoréaliste » pour créer une image réaliste de votre élévation, utile pour mieux communiquer votre design à vos clients.

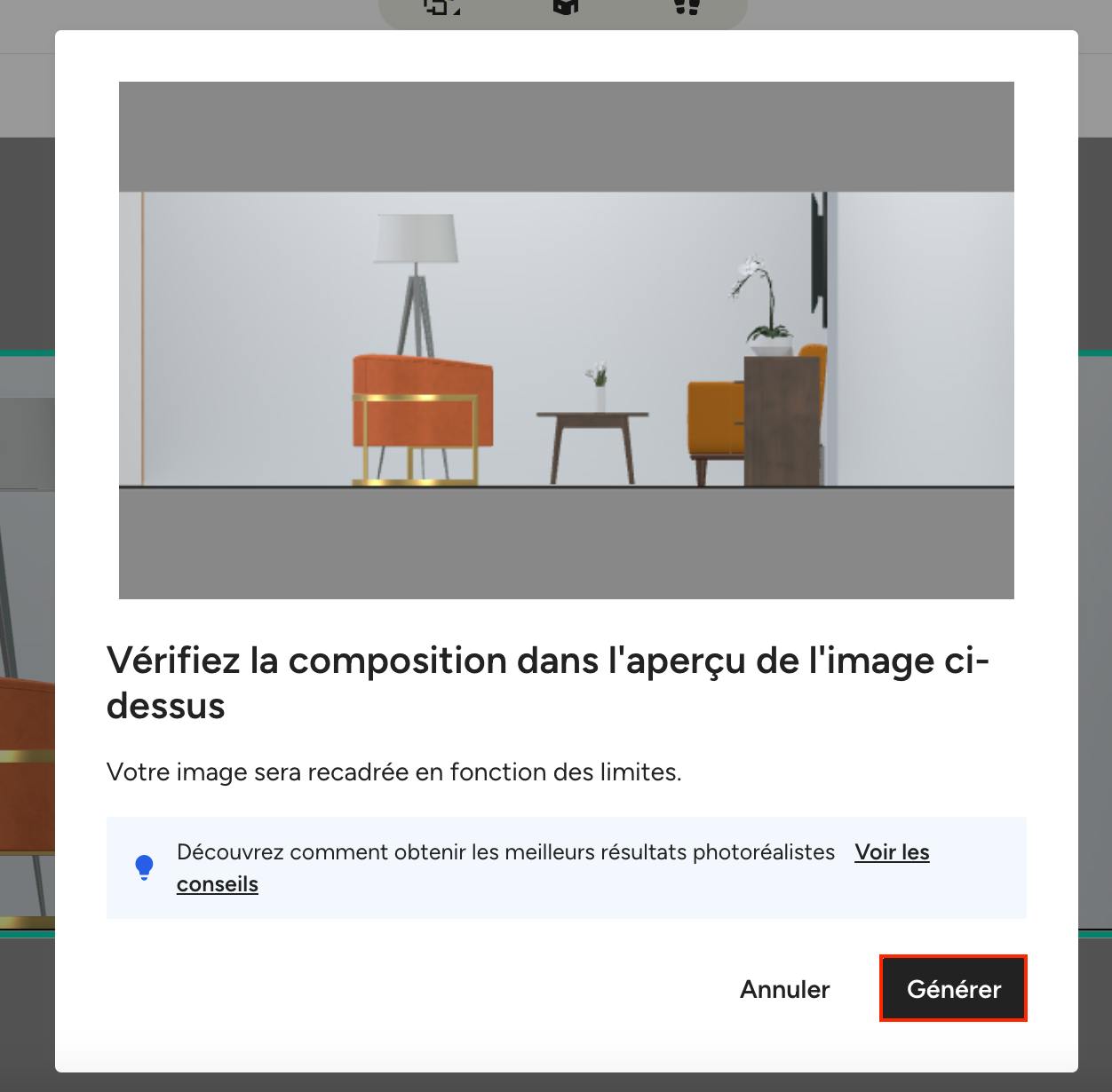

Quand vous cliquez sur ce bouton, une nouvelle fenêtre avec un aperçu apparaît. Cliquez une seconde fois sur « Générer » pour lancer le processus.

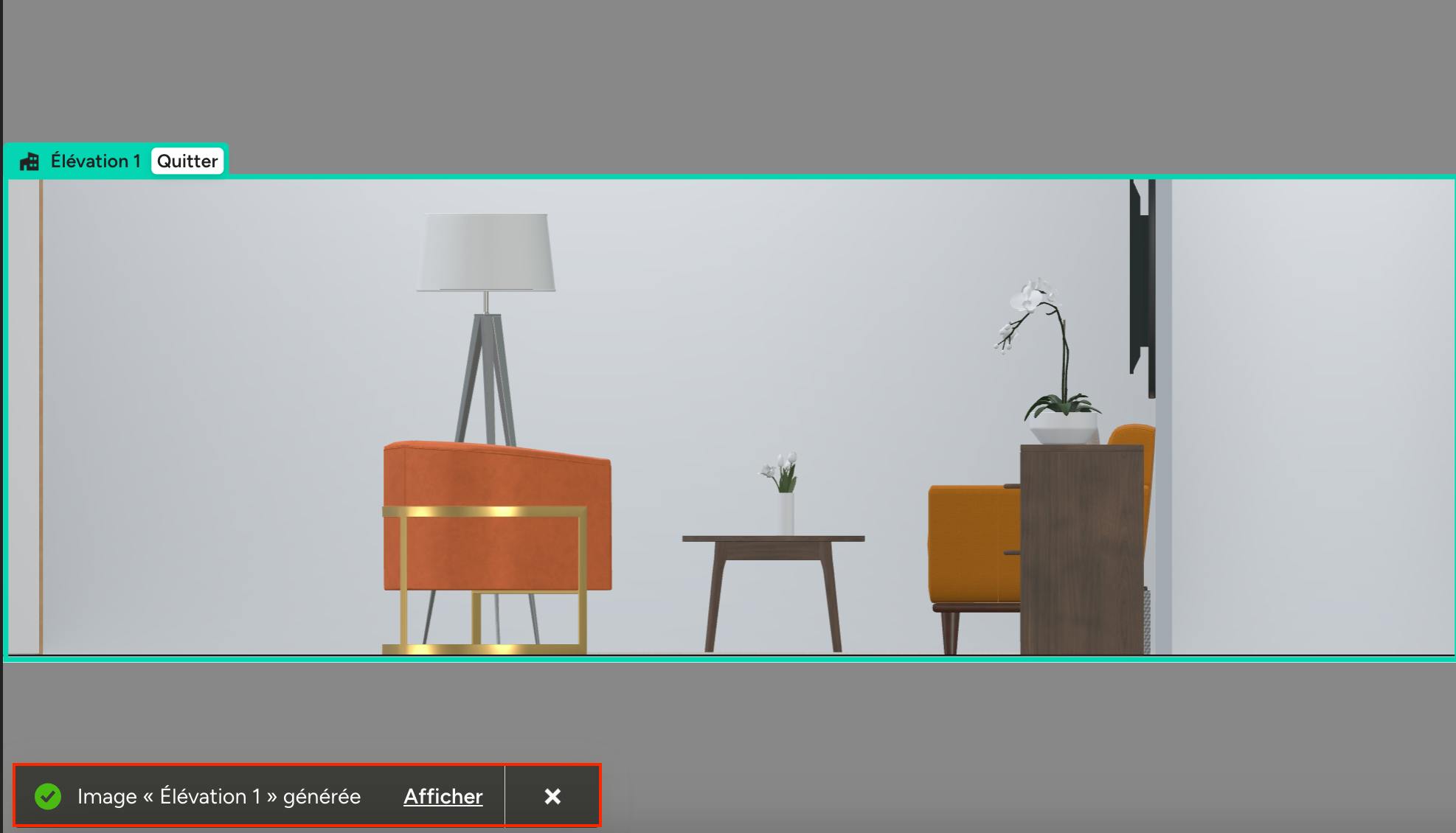

Cela peut prendre quelques minutes. Vous pouvez continuer à travailler en attendant. Une notification vous informera quand le rendu est prêt. Pour accéder au rendu final, cliquez sur « Afficher » ou retrouvez-le dans les fichiers du projet.

Pour en savoir plus sur les images photoréalistes, consultez cet article.

Prendre une capture d’écran

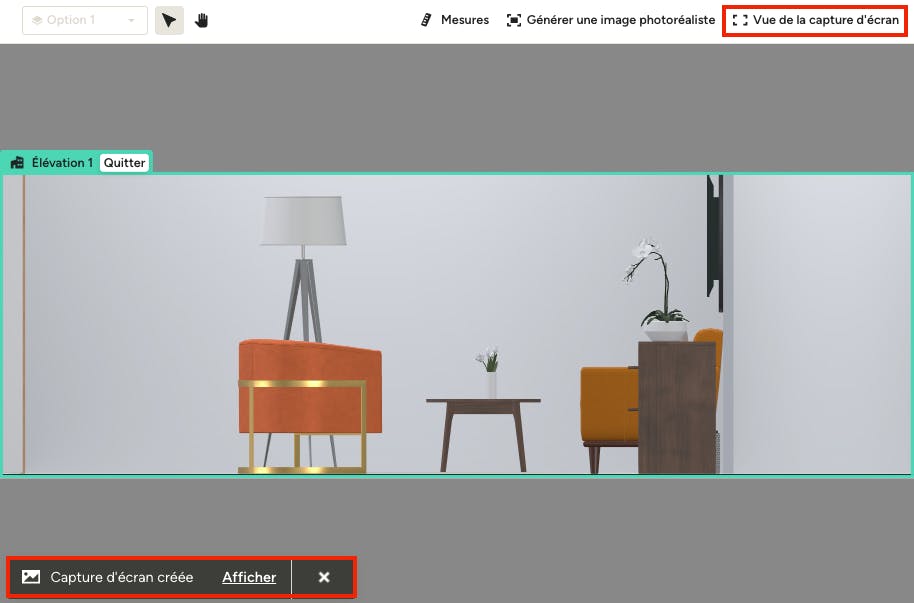

Cliquez sur « Vue capture d’écran » pour obtenir simplement une image de l’élévation, à insérer rapidement dans vos fichiers de projet ou à partager. La génération de la capture peut prendre quelques secondes. Une notification vous informera lorsqu'elle sera prête. Pour voir le résultat, cliquez sur « Afficher » ou retrouvez-la dans les fichiers du projet.

Afficher et gérer les élévations

Toutes vos élévations sont automatiquement enregistrées sous l’icône « Élévations » de votre plan 3D. Depuis cette section, vous pouvez : voir les élévations existantes, renommer ou supprimer une élévation et ajouter de nouvelles élévations.

Cliquez sur les trois points à côté d’une élévation pour la renommer ou la supprimer.
