Comment utiliser la barre d'outils des métrés ?

Lorsque vous créez des métrés, la barre d'outils des métrés est idéale pour travailler sur votre plan. Vous pouvez effectuer des mesures, créer des groupes, ajouter des annotations, des décomptes et bien plus encore.

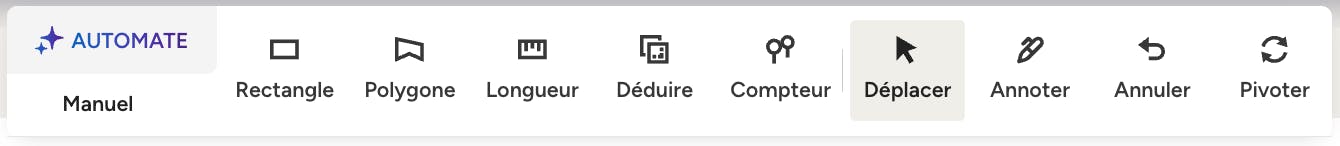

La barre d'outils des métrés se trouve en haut de votre plan. Découvrez à quoi sert chaque icône.

Créer des mesures

Les icônes « Rectangle », « Polygone » et « Longueur » permettent de créer des mesures dans les métrés. La forme de la mesure détermine l'outil dont vous avez besoin.

Lorsque vous utilisez les outils de mesure, veuillez noter que vous ne pouvez pas modifier une mesure terminée. Si vous devez ajuster la taille de votre mesure, cliquez sur l'icône en forme de curseur pour la déplacer, la modifier ou la supprimer.

Rectangle

Si la forme de votre espace est un rectangle classique, l'icône « Rectangle » est le moyen le plus rapide et le plus efficace de réaliser vos mesures.

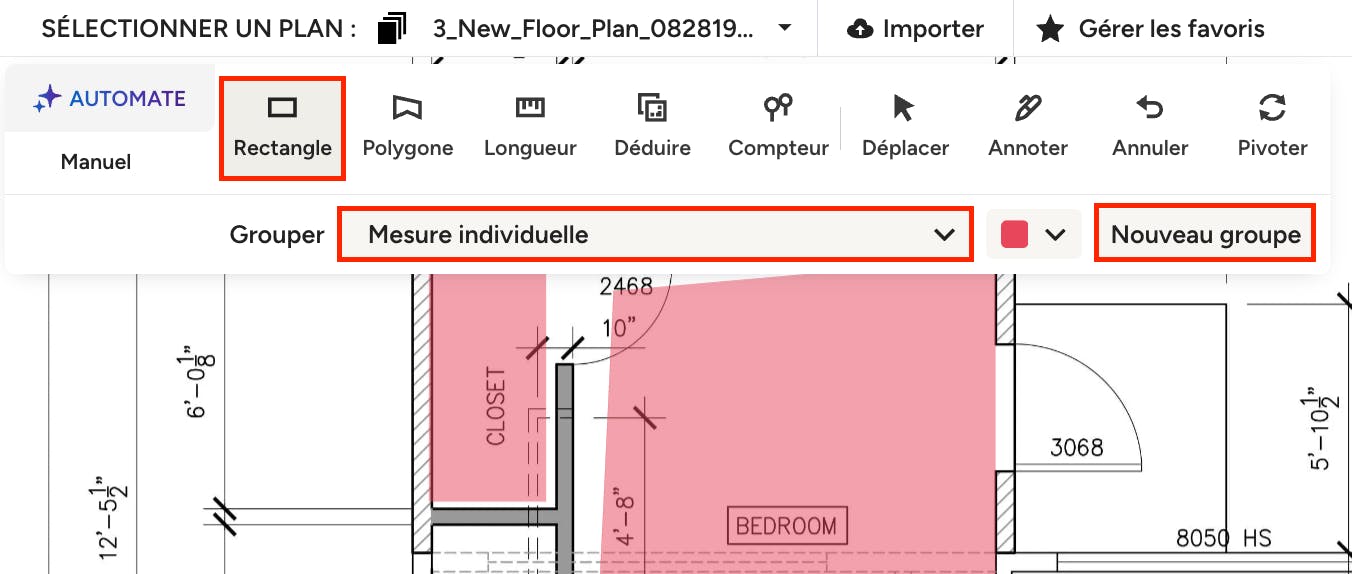

Pour commencer, cliquez sur l'icône « Rectangle » et sélectionnez le groupe approprié ou créez un nouveau groupe (voir ci-après pour plus d'informations sur les groupes). Ensuite, cliquez et faites glisser votre curseur d'un coin de votre espace au coin suivant. Lâchez votre curseur une fois la mesure rectangulaire terminée.

Polygone

Si la forme de votre espace est plus unique, l'icône « Polygone » est la meilleure façon de personnaliser vos mesures.

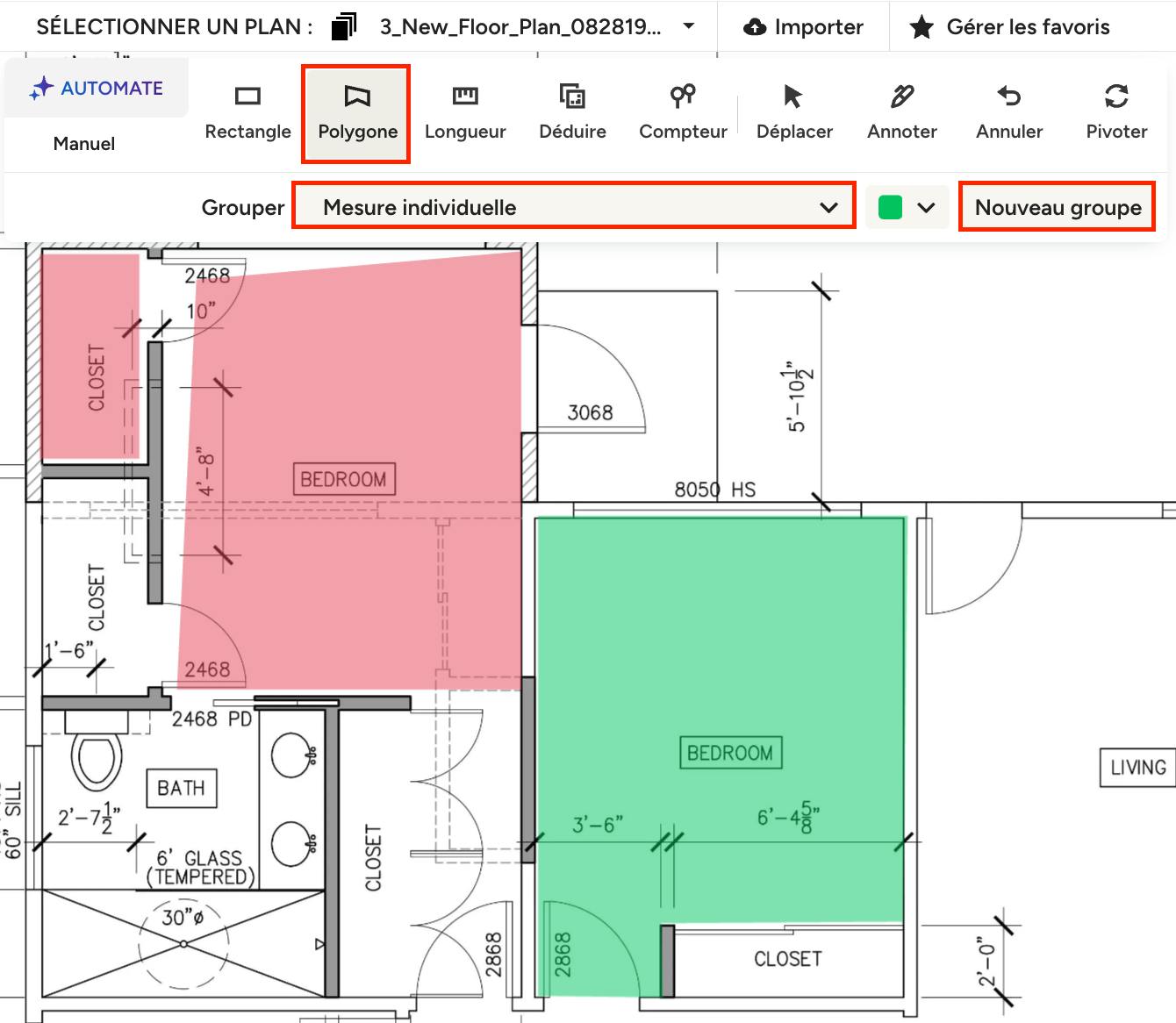

Pour commencer, cliquez sur l'icône « Polygone » et sélectionnez le groupe approprié ou créez un nouveau groupe (voir ci-après pour plus d'informations sur les groupes). Cliquez sur l'un des coins de votre espace. Cela créera une ligne - faites glisser la ligne jusqu'à l'angle suivant et cliquez. Continuez à faire glisser la ligne et à cliquer sur les coins jusqu'à ce que la mesure soit terminée. Lorsque vous avez terminé, double-cliquez sur le dernier coin pour valider votre mesure.

Longueur

L'icône « Longueur » est très similaire à l'icône « Polygone » : elle vous permet de personnaliser les mesures de périmètres, mais vous pouvez également l'utiliser pour effectuer une simple mesure linéaire d'un point à un autre.

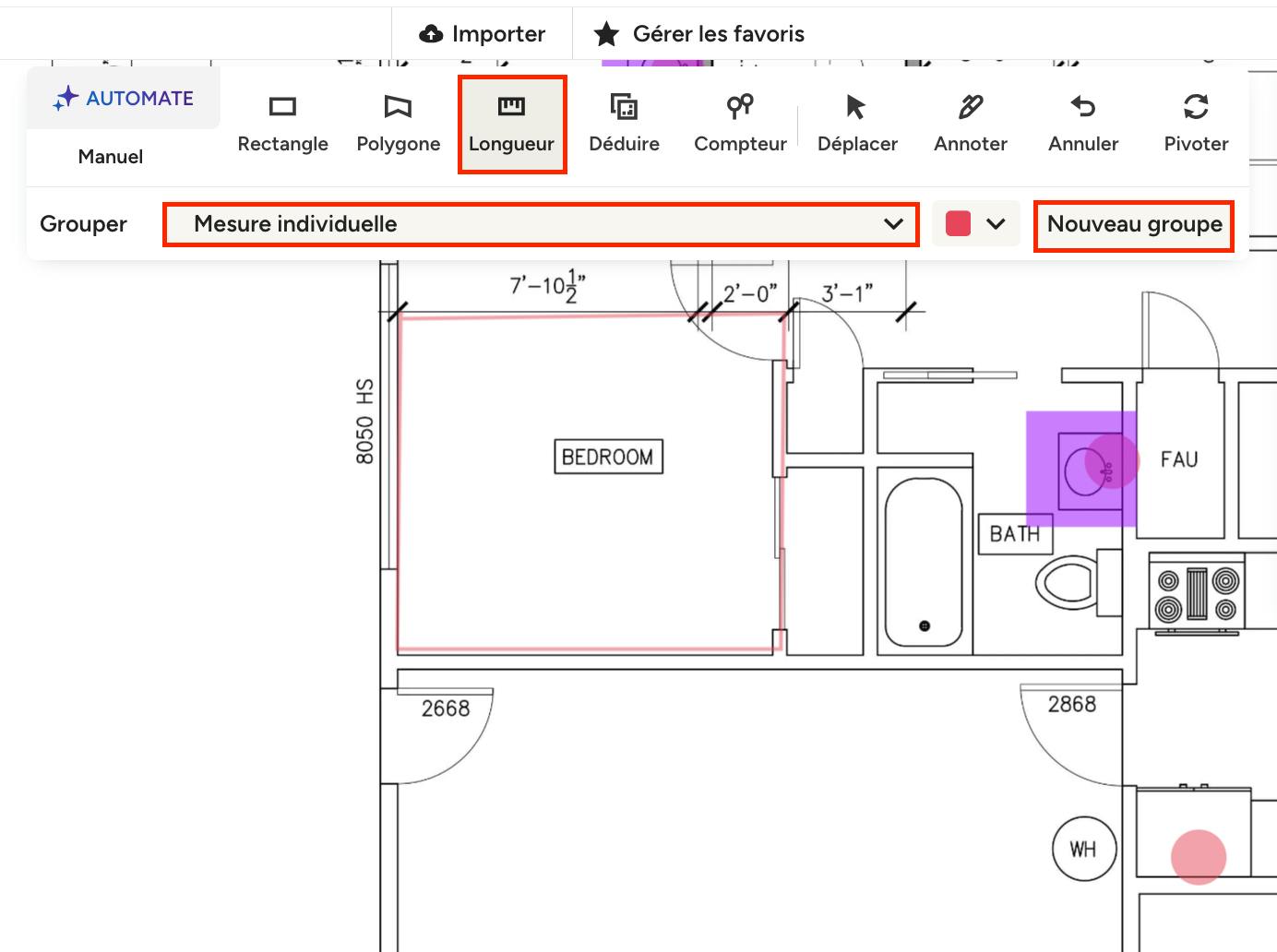

Pour commencer, cliquez sur l'icône « Longueur » et sélectionnez le groupe approprié ou créez un nouveau groupe (voir ci-après pour plus d'informations sur les groupes). Cliquez sur l'un des coins de votre espace. Cela créera une ligne - faites glisser la ligne jusqu'à l'angle suivant et cliquez. Continuez à faire glisser la ligne et à cliquer sur les coins jusqu'à ce que la mesure soit terminée. Lorsque vous avez terminé, double-cliquez sur le dernier coin pour finaliser votre mesure.

Modifier les mesures

Déplacer

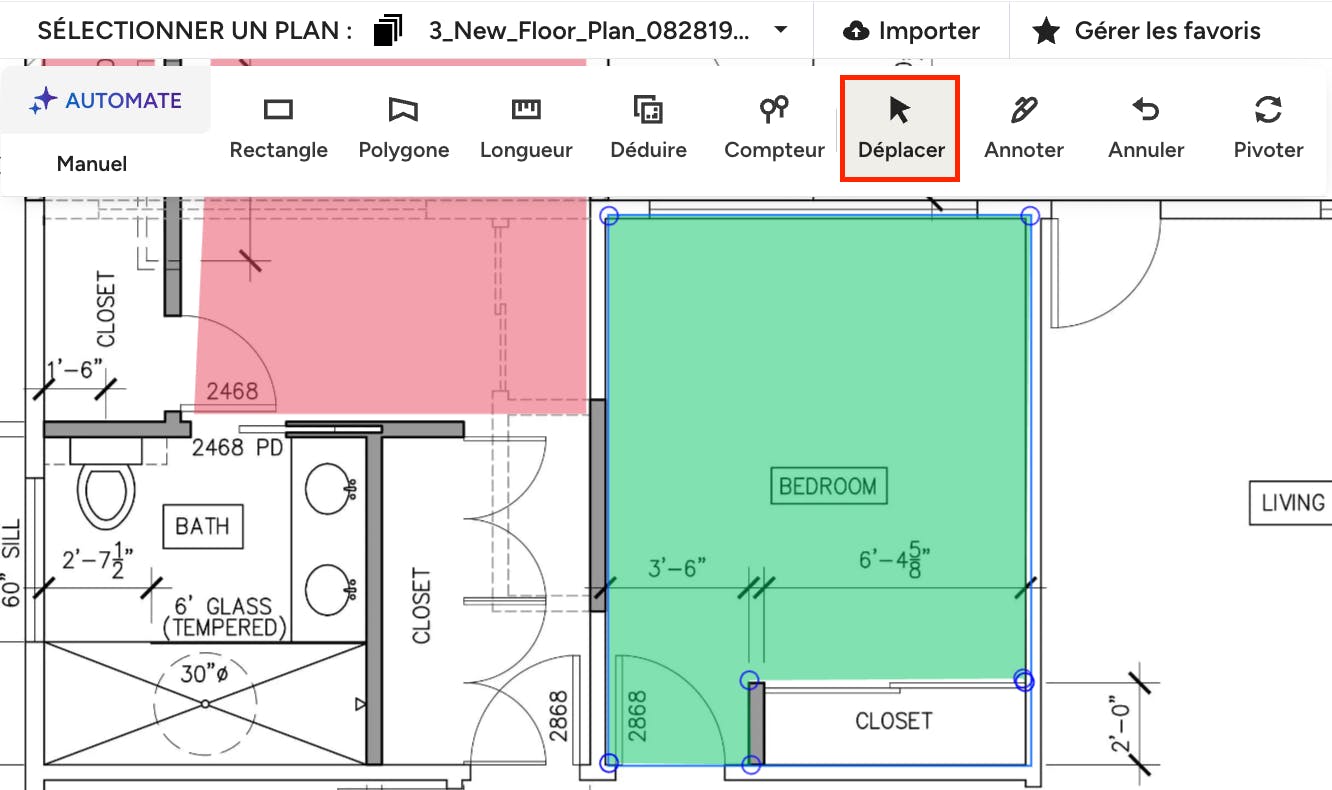

L'icône « Déplacer » est utilisée chaque fois que vous souhaitez apporter des modifications à des mesures ou à des décomptes existants, par exemple en les déplaçant, en les modifiant et/ou en les supprimant.

Déplacer/modifier : cliquez sur l'icône « Déplacer », puis cliquez et faites glisser la mesure ou le décompte à l'endroit voulu. Pour ajuster la taille, cliquez sur un coin ou sur le point central d'une ligne pour modifier la hauteur ou la longueur.

Supprimer : cliquez sur l'icône « Déplacer », puis sur la touche de suppression de votre clavier.

L'icône « Déplacer » vous permet également de vous déplacer et de cliquer librement dans les métrés, par exemple lorsque vous changez de page, que vous réglez l'échelle ou que vous consultez/modifiez votre répertoire de mesures.

Grouper les mesures

Grouper les mesures facilite le calcul des totaux de matériaux pour le projet. Vous pouvez même utiliser vos groupes d'ouvrages sauvegardés. La création de catégories et de groupes dès le début du processus de mesure vous aidera à vous organiser lors de la création de vos métrés, qui seront par la suite plus faciles à comprendre pour les clients et/ou les autres membres de l'équipe.

Créer un nouveau groupe

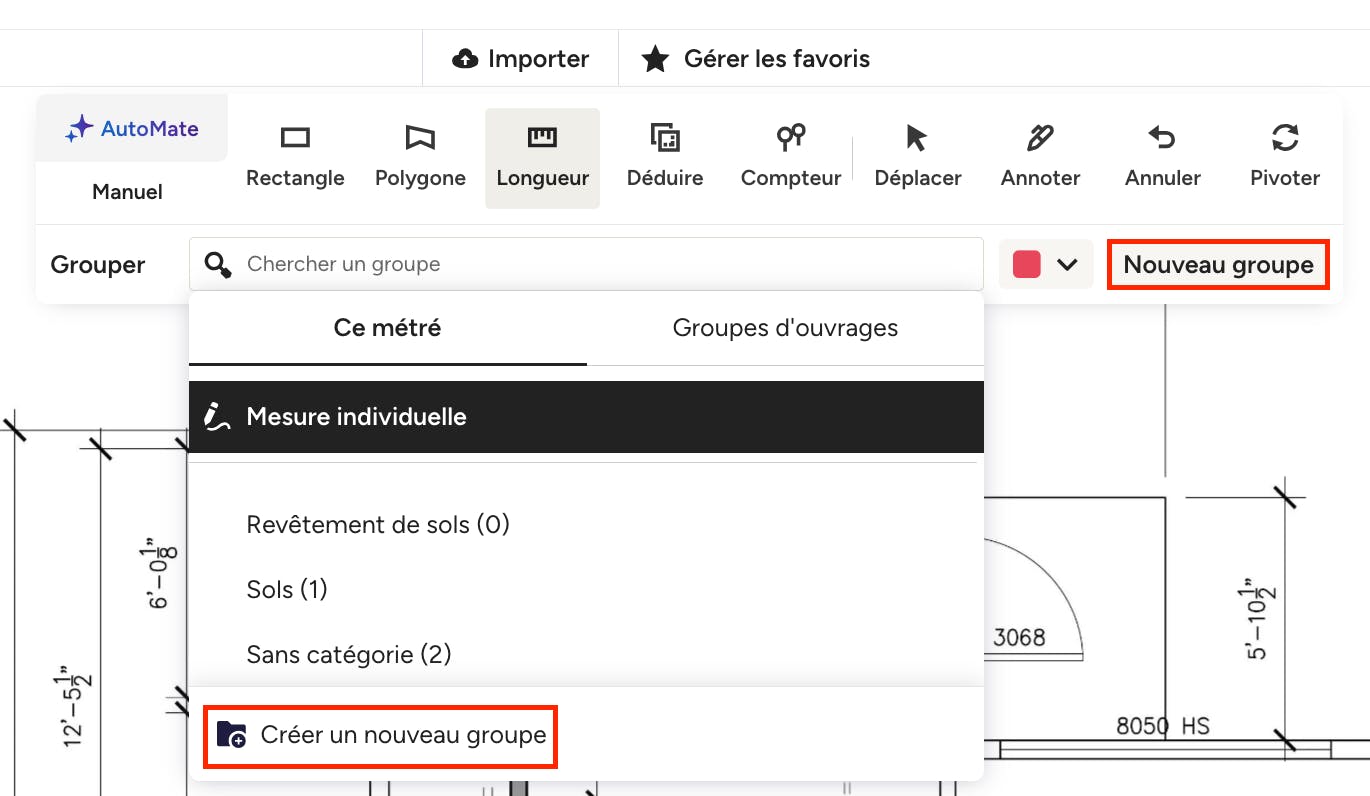

Pour créer un nouveau groupe, sélectionnez « Nouveau groupe ». Un nouvel écran apparaît, dans lequel vous pouvez ajouter le nom du groupe, la catégorie (nouvelle ou existante) et la couleur, ainsi que l'ajouter aux favoris si vous prévoyez de le réutiliser. Assurez-vous de cliquer sur « Créer » lorsque vous avez terminé.

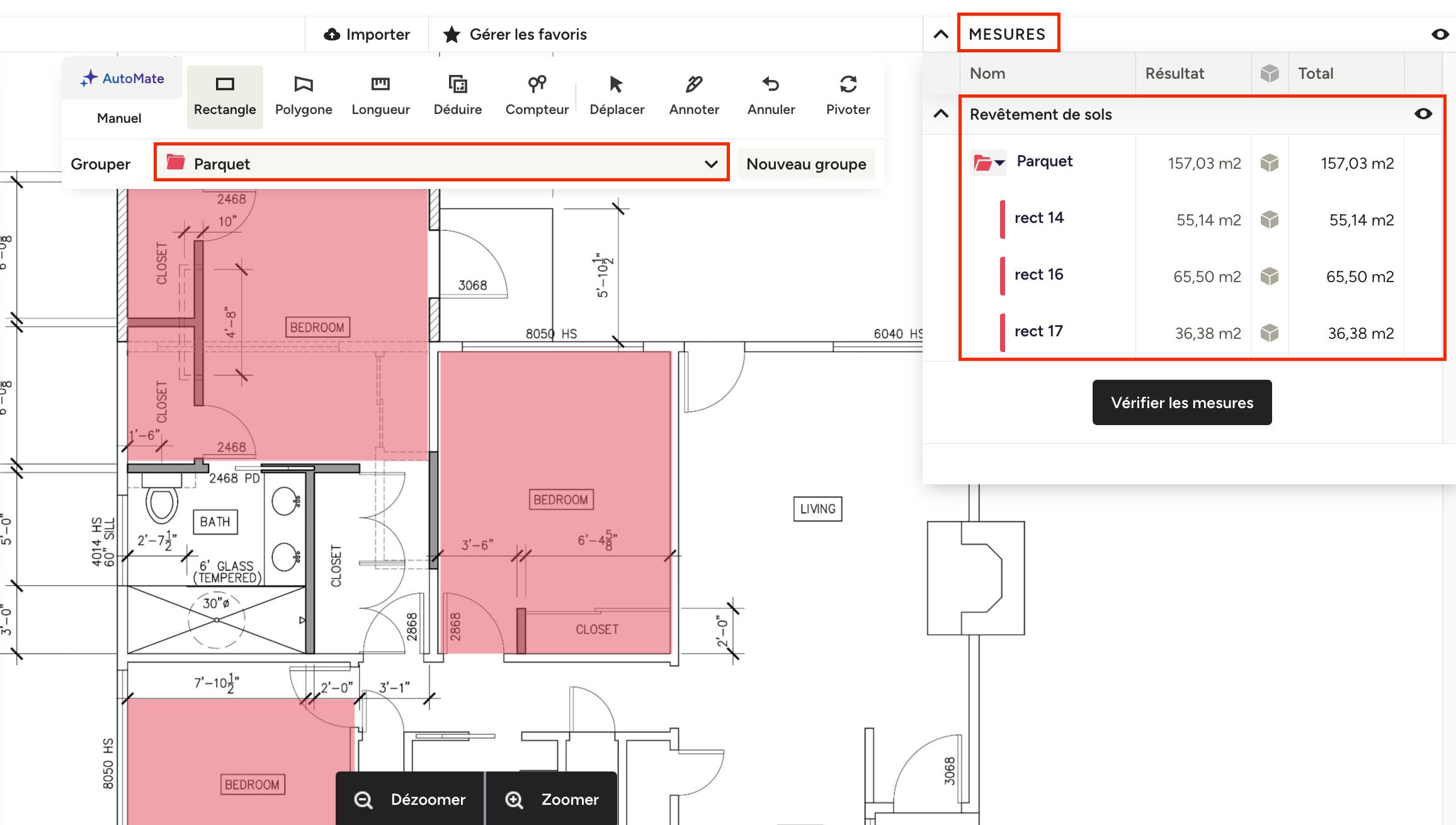

Continuez à prendre vos mesures et, une fois que vous avez terminé, vous les verrez apparaître dans le nouveau groupe de la section « Mesures ».

Utiliser un groupe existant ou un groupe d'ouvrages

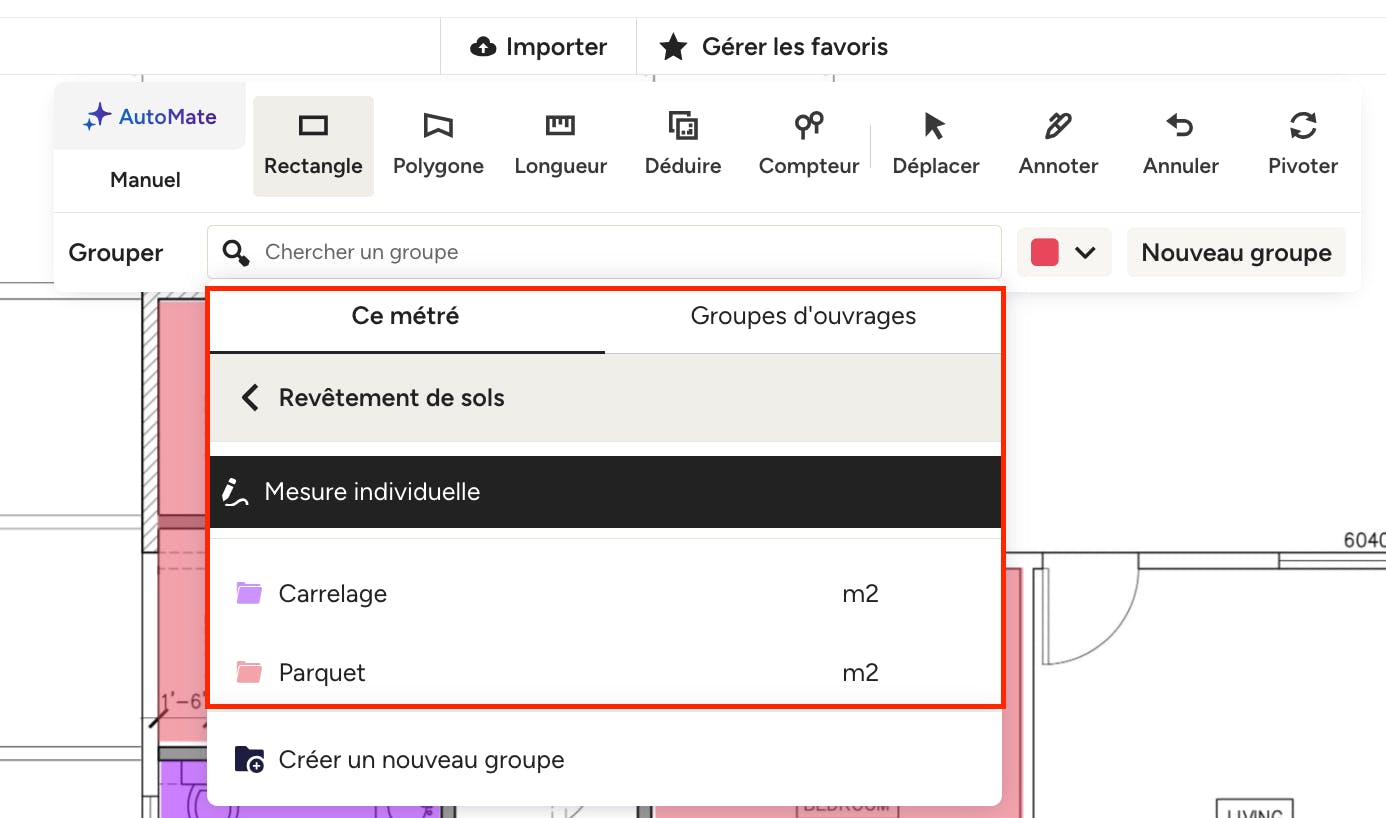

Pour utiliser un groupe existant, cliquez sur l'un des outils de mesure dans votre barre d'outils, puis sur la liste déroulante des groupes. Sélectionnez le groupe approprié dans la liste ou choisissez un groupe d'ouvrages dans l'onglet correspondant. Continuez à prendre vos mesures et, une fois que vous avez terminé, vous les verrez apparaître dans le nouveau groupe de la section « Mesures ».

Déduire les mesures

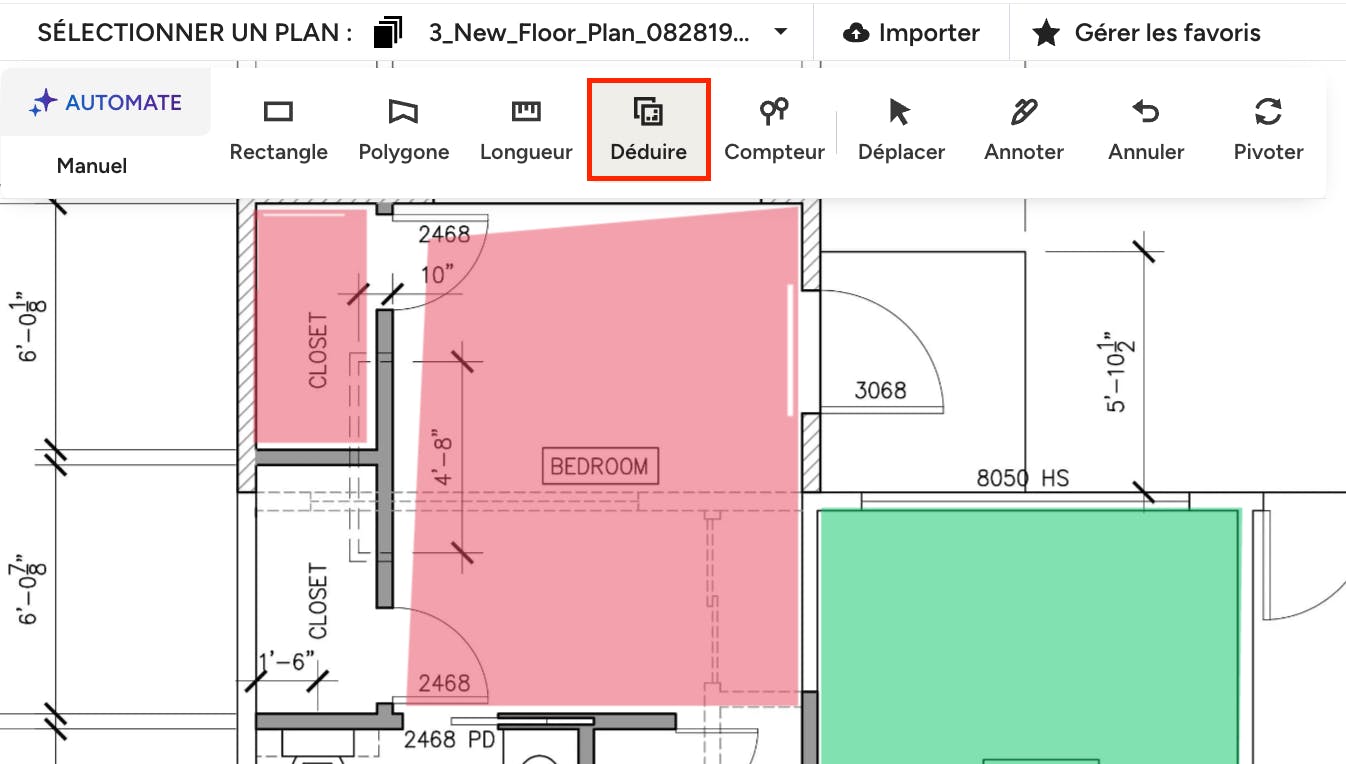

L'icône « Déduire » vous permet de supprimer une zone afin qu'elle ne soit pas incluse dans le total de vos mesures. Cette fonction est utile lorsque vous déduisez les fenêtres et les portes du bardage, par exemple.

Elle fonctionne de la même manière que le rectangle. Pour commencer, cliquez sur l'icône « Déduire », puis cliquez et faites glisser votre curseur d'un coin de votre espace au coin suivant. Relâchez le curseur une fois la mesure terminée.

Compter les éléments

L'icône « Compteur » vous permet de compter les éléments de vos métrés, y compris les toilettes, les lavabos, les prises électriques, les portes, les fenêtres et bien plus encore. Il s'agit d'une fonction très flexible : puisque vous pouvez nommer votre groupe et changer la taille de l'icône, vous pouvez personnaliser et compter ce dont vous avez besoin. Vous pouvez utiliser vos groupes d'ouvrages enregistrés pour calculer les totaux plus facilement.

Créer un nouveau compteur

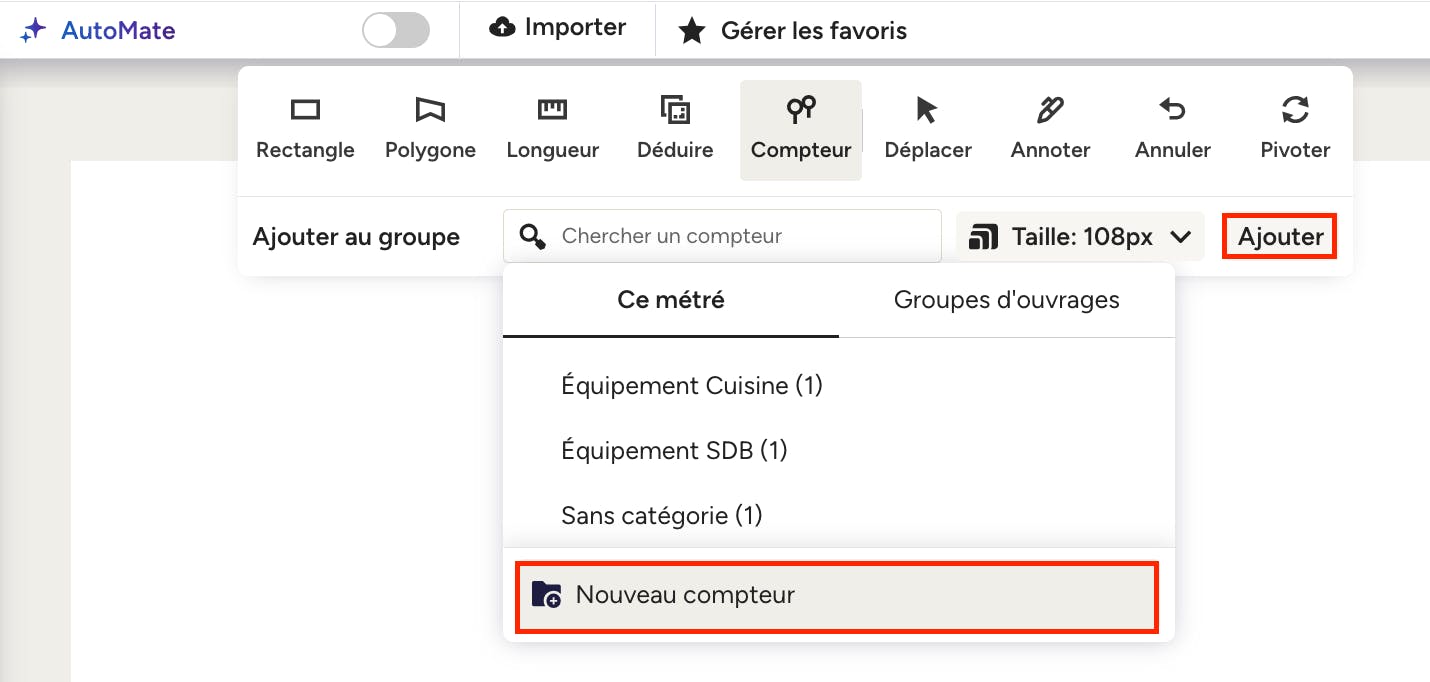

Pour commencer, cliquez sur l'icône « Compteur », puis choisissez d'ajouter le compteur à un groupe existant ou de créer un nouveau compteur. Sur la fenêtre qui apparaîtra, vous pourrez ajouter le nom du compteur, la catégorie (nouvelle ou existante), la couleur et l'icône, ainsi que l'ajouter aux favoris si vous prévoyez de le réutiliser. Cliquez sur « Créer » lorsque vous avez terminé.

Une fois votre groupe de compteurs créé, il vous suffit de cliquer sur le plan, et l'icône s'affichera automatiquement. Utilisez le menu déroulant de la taille pour ajuster la taille de l'icône afin qu'elle représente au mieux l'élément que vous comptez.

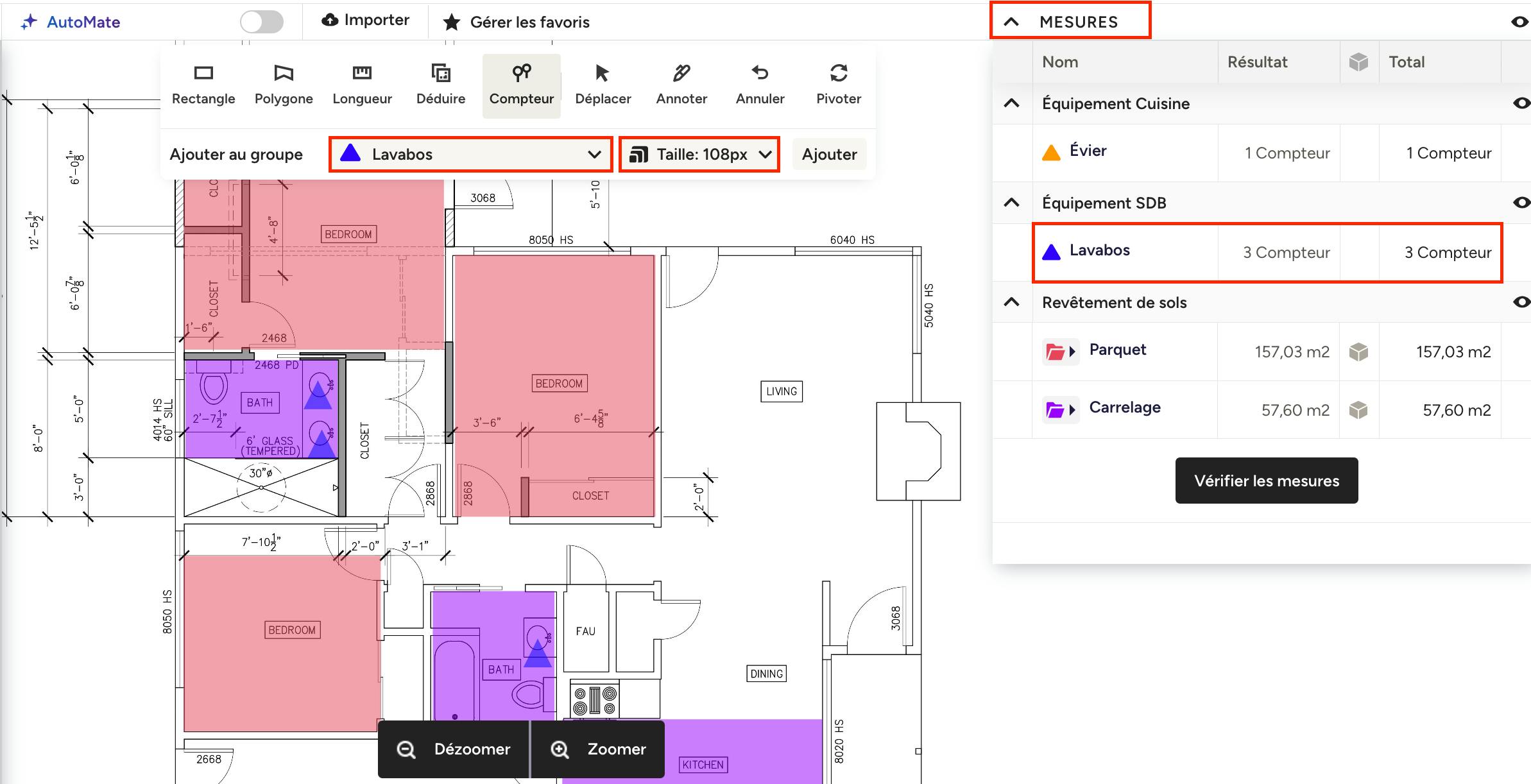

Dans cet exemple, le triangle bleu compte le nombre de lavabos, qui sera aussi affiché dans la section « Mesures ».

Ajouter le compteur à un groupe existant

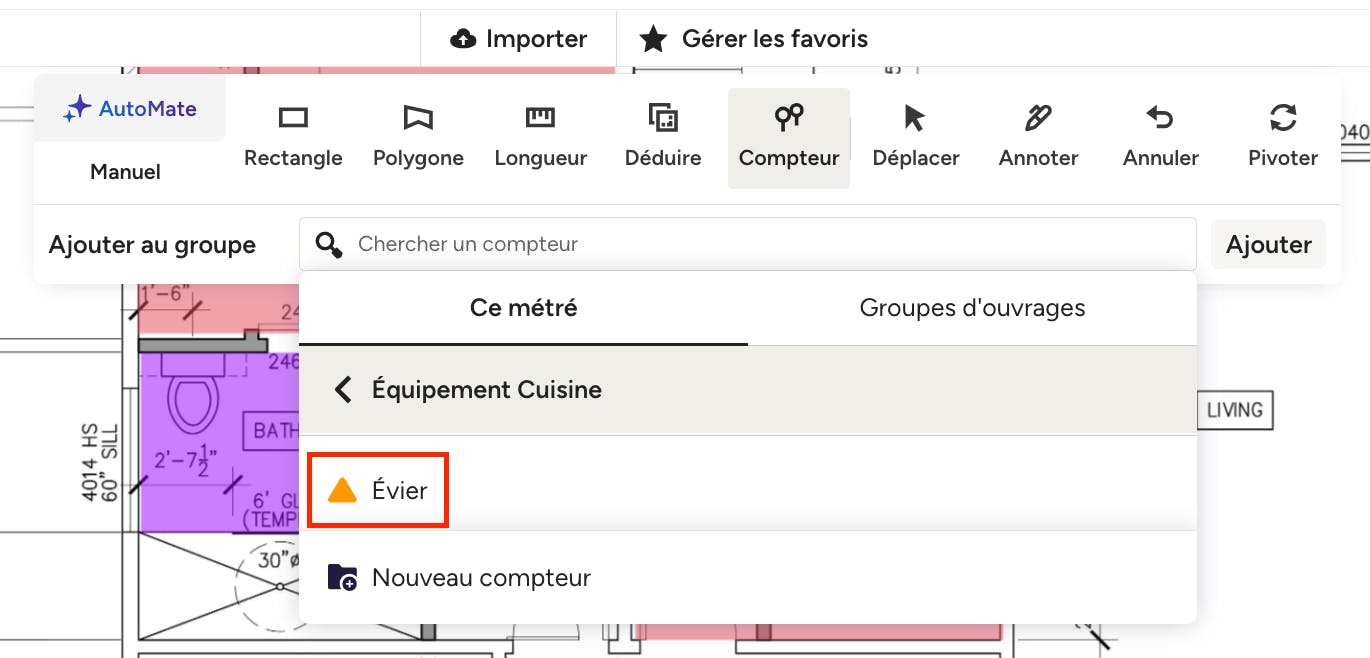

Pour ajouter le compteur à un groupe existant ou à un groupe d'ouvrages, cliquez sur l'icône « Compteur », puis sur le groupe souhaité dans le menu déroulant. Sélectionnez le groupe approprié dans la liste ou choisissez un groupe d'ouvrages dans l'onglet correspondant. Ajoutez vos compteurs sur le plan et ils s'afficheront dans le groupe choisi dans la section « Mesures ».

Créer des annotations

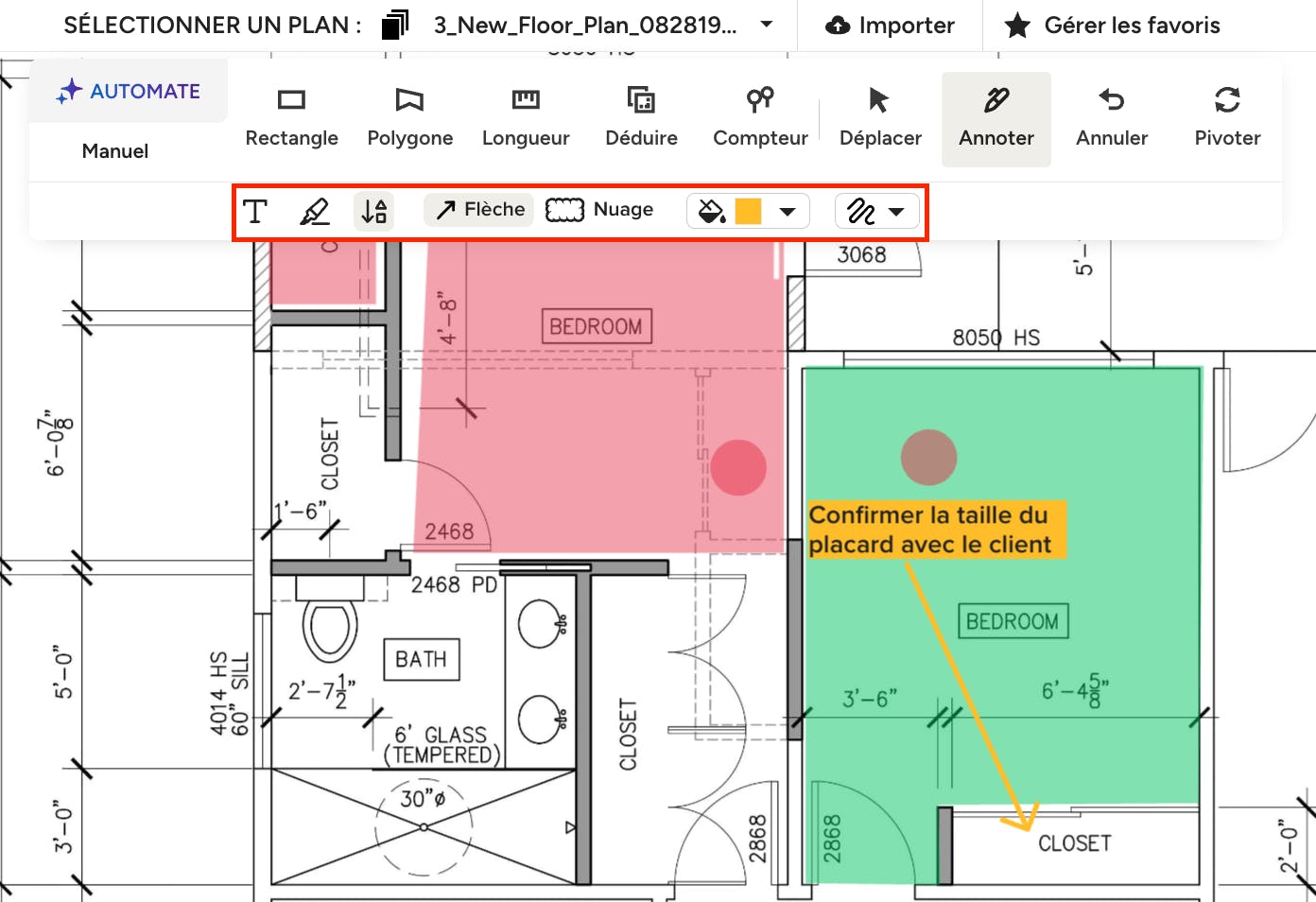

L'icône « Annoter » vous permet d'écrire des notes directement sur le plan. Ces notes apparaîtront sur n'importe quel PDF, de sorte que vous pourrez facilement les partager avec votre client et/ou votre équipe.

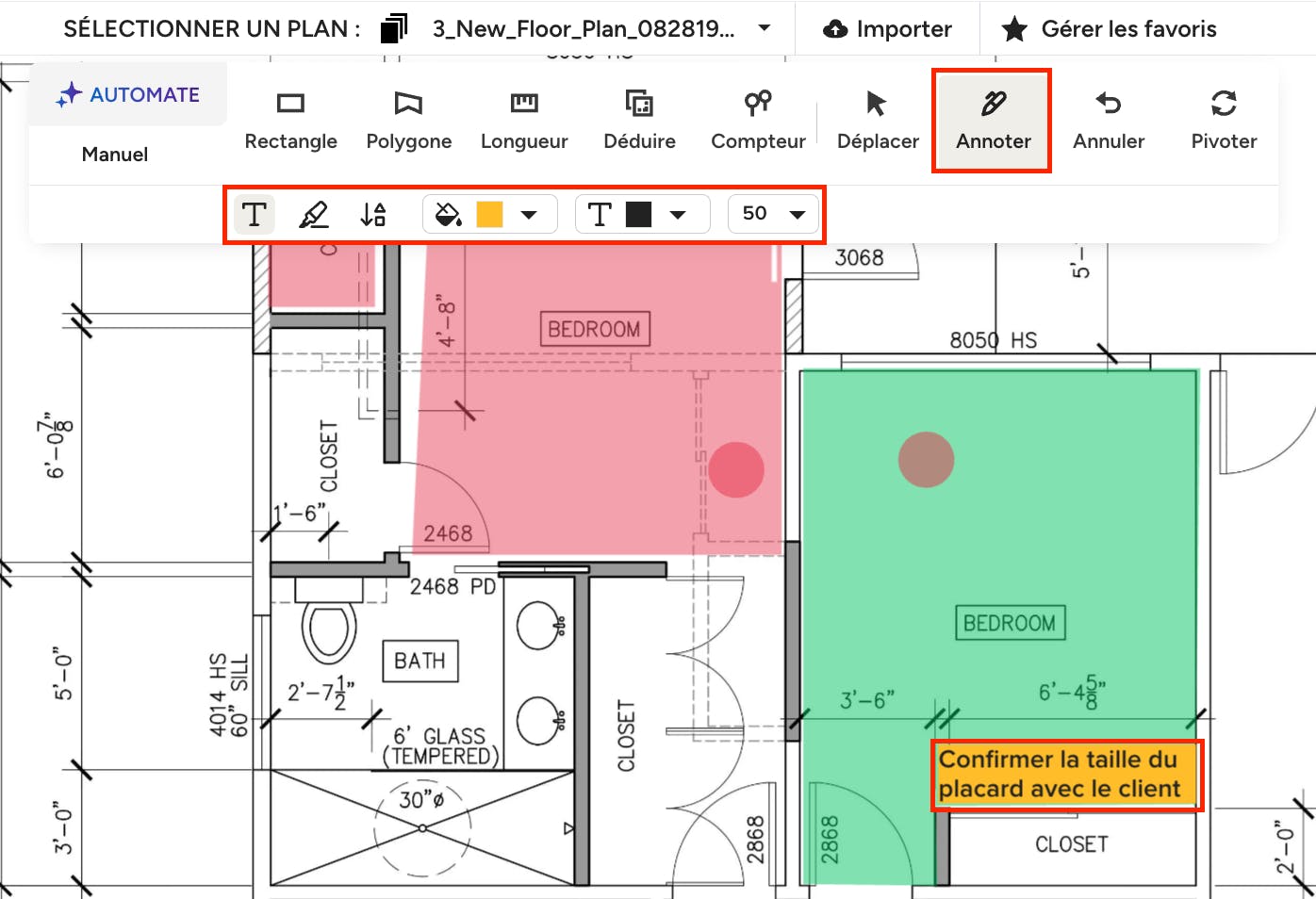

Pour commencer, cliquez sur l'icône « Annoter », puis sélectionnez l'icône « T » pour ajouter du texte ou l'icône du stylo pour dessiner. Cliquez directement sur le plan à l'endroit où vous souhaitez ajouter votre note. Commencez à dessiner ou à saisir votre texte : vous pouvez personnaliser la mise en forme du texte, notamment la couleur d'arrière-plan, la couleur et la taille du texte.

Si vous le souhaitez, vous pouvez ajouter une flèche qui pointera directement sur la partie du plan concernée afin que la note soit claire. Pour ce faire, cliquez sur l'icône de la flèche, puis sélectionnez « Flèche » ou « Nuage », selon la forme que vous préférez. Créez la flèche en cliquant sur le coin de votre note, puis en la faisant glisser jusqu'à la partie concernée de votre plan. Lorsque vous relâchez le curseur, la flèche apparaît.

Annuler des actions

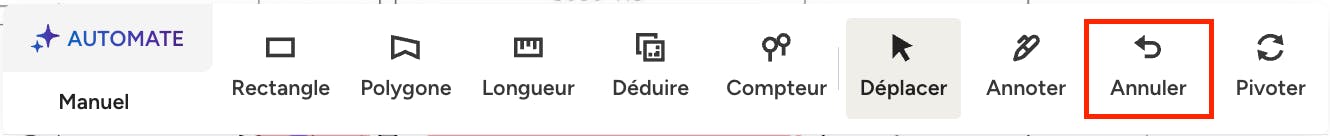

L'icône « Annuler » vous permet de revenir sur les modifications que vous avez récemment apportées, au cas où vous auriez commis une erreur. Il vous suffit de cliquer sur l'icône « Annuler » pour faire disparaître la modification que vous venez d'effectuer.

Pivoter le plan

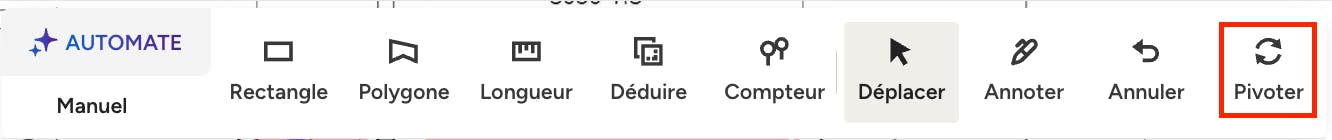

L'icône « Pivoter » n'apparaît dans votre barre d'outils qu'avant que vous ne preniez des mesures sur votre plan. Une fois que vous avez pris une mesure, vous ne pouvez plus faire pivoter votre plan. Il vous suffit de cliquer sur l'icône « Pivoter » pour ajuster l'orientation de votre plan.
